一、产品简介：

1. 电能计量综合误差过大是电能计量中普遍存在的一个关键问题，电能计量综合误差是由电压互感器的合成误差、电流互感器的合成误差、电度表的误差、电压互感器二次导线压降所引起的计量误差所组成。在这四项误差中，电压互感器二次导线压降引起的计量误差往往是最大的。电能计量装置检定规程《SD109－83》和有关技术法规，对电压互感器二次回路压降引起的误差均有规定，必须准确、快速、方便、可靠地测量出来。
2. 电压互感器二次回路压降包括电缆、端子接触电阻、熔线、中间继电器接点、空气小开关等电压降之总和。所谓电压互感器二次电压降引起的误差，就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。
3. 电压互感器二次回路压降测量方法通常有间接测量法和直接测量法两种（无线测量属于间接测量法），由于间接测量法准确度不太高，不能满足测量要求，一般不采用此种方法，而直接测量法（校验仪测量法）采用测差原理，准确度高，测量可靠，因此在实际测量中大量采用。
4. 直接测量法在实际使用过程中，仍存在一些不方便之处，如每次只能测试一相数据，接线错误改正不方便，测量结果准确度有待提高，测试结果计算复杂不方便等。

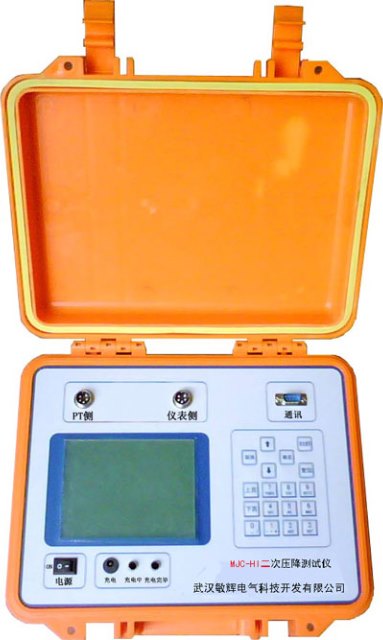

针对以上问题，我公司研制出了全新MJC-HI二次压降测试仪。

二、产品特点：

1. 三相三线、三相四线、单相及零位方式全自动测量；
2. 模具塑料机箱，保障测试人员及系统安全；
3. 接线错误自动提示，多重保护，使用安全；
4. 测量数据自动根据误差大小进行量程切换；
5. 采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力好；
6. 测量完毕，自动计算合成误差及压降误差；
7. 采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示；数据自动修正功能：完全消除导线、隔离互感器及现场干扰带来的误差；
8. 数据（测量结果、线号、测试人、测试时间、功率因数等）具备掉电存贮及浏览功能，能与计算机联机传送数据；
9. 锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用。

三、产品技术参数：

1. 工作温度：        －5°C～40°C
2. 相对湿度：        <95%（25°C）
3. 外界干扰：        无特强震动、无特强电磁场
4. 工作范围：        电压：(50～120)V
5. 电压表头准确度：  0.5%
6. 测量范围：        比差：0.001%～19.99%
                     角差：0.01’ ～599’
7. 分 辨 率：        比差：0.001%
                     角差：0.01’
8. 仪器基本误差：    DX=±(1%×X+1%×Y±2个字（仪器的量化误差）)
                     DY=±(1%×X+1%×Y±2个字（仪器的量化误差）)
