MTPX-H系列调频串联谐振试验装置

MTPX-H系列调频串联谐振试验装置

一、产品简介:

1. 该装置主要针各种电压等级的运行设备交流耐压试验设计制造。电抗器采用多只分开设计,既可满足高电压、小电流的设备试验条件要求,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

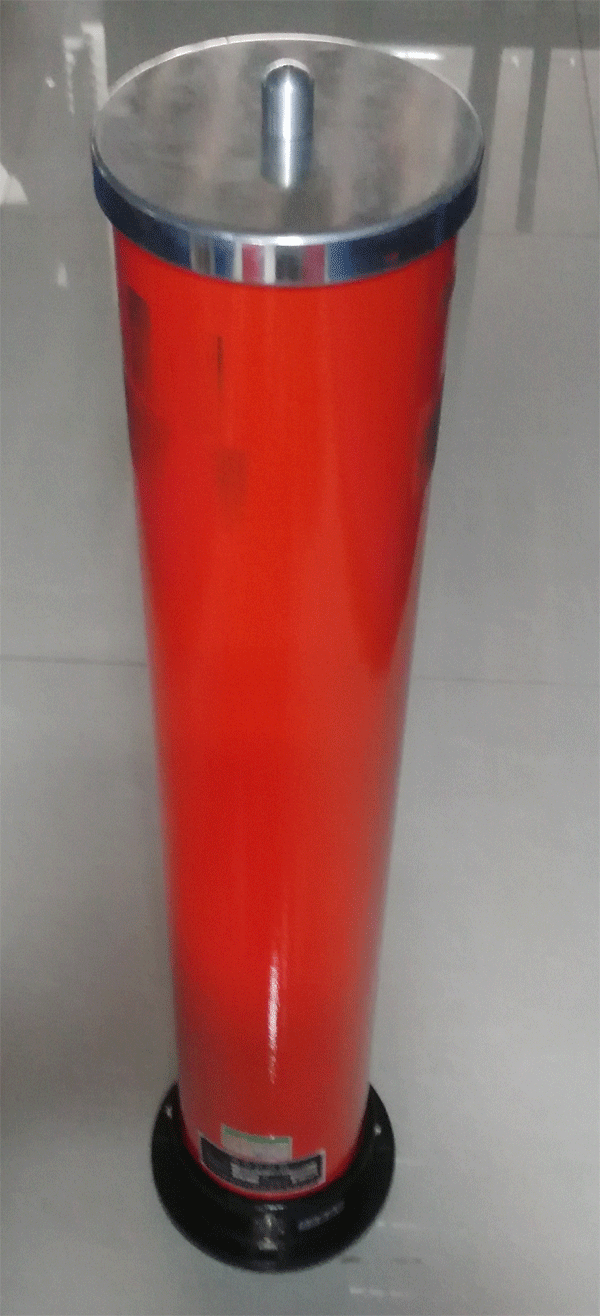

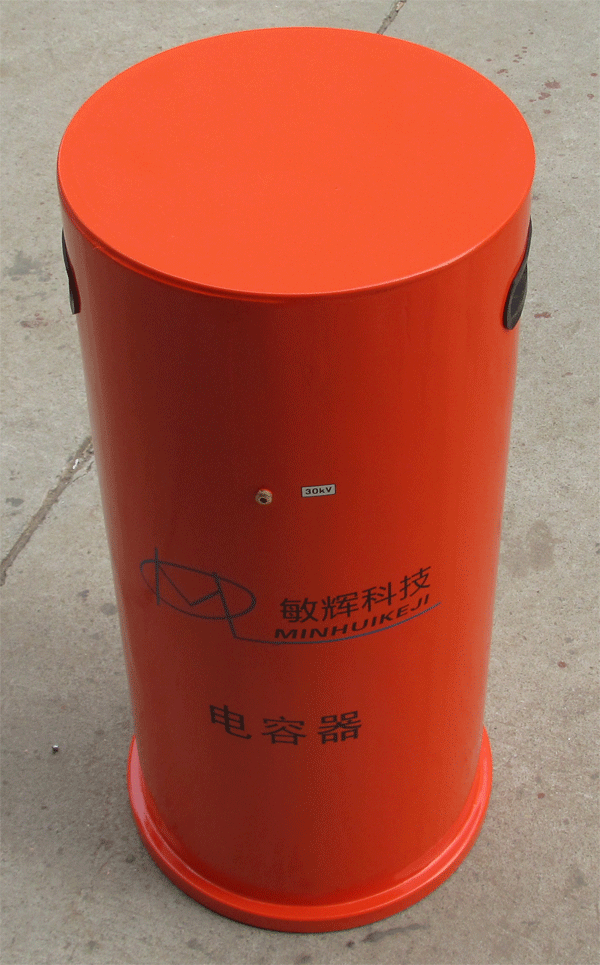

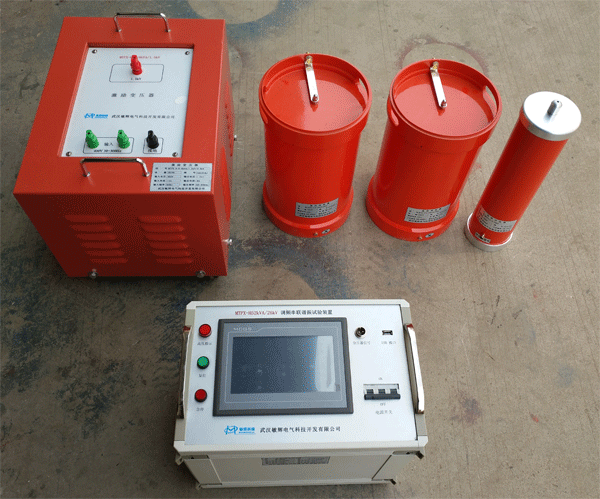

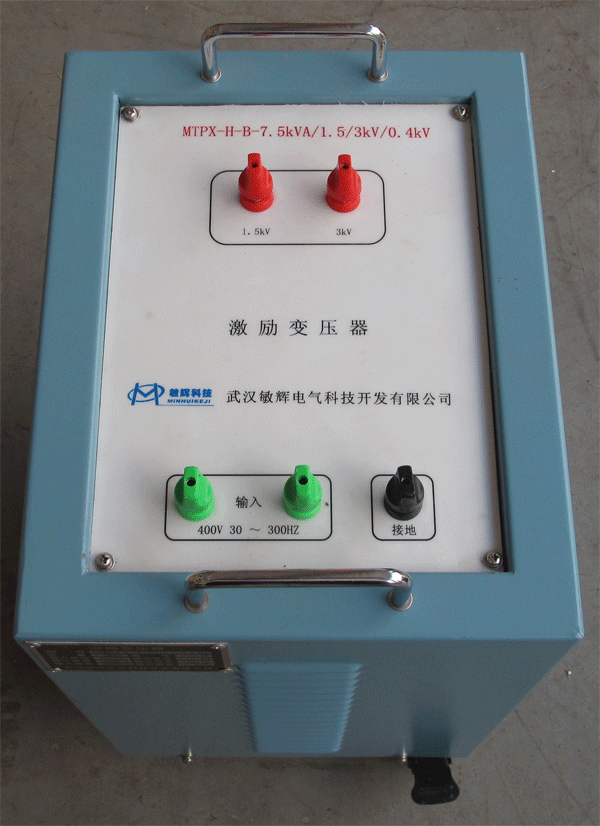

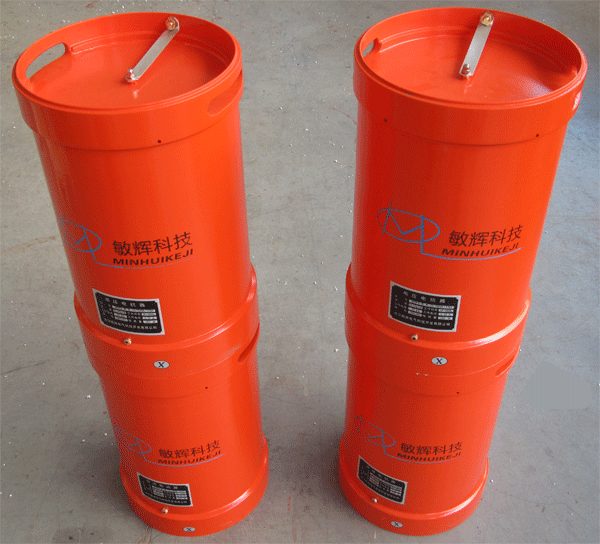

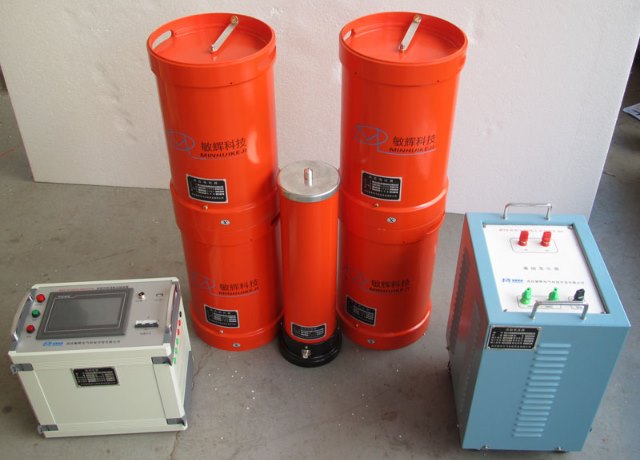

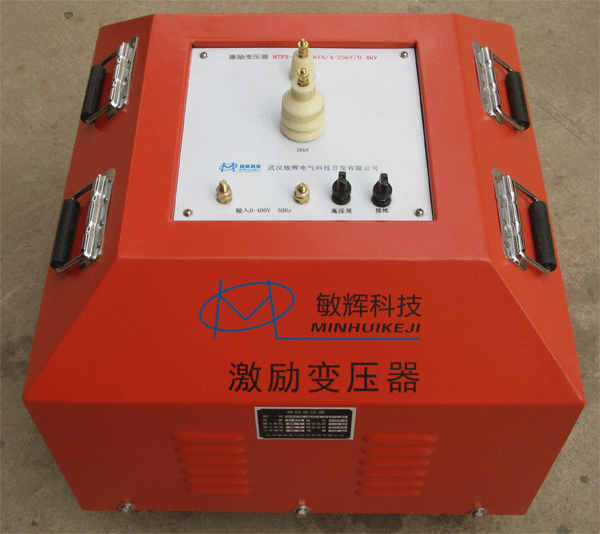

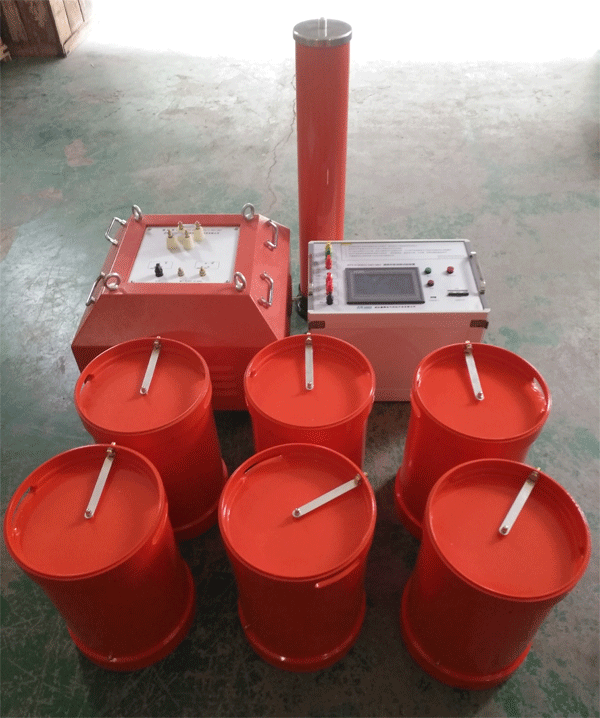

2. 该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。

二、产品特征:

1. MTPX-H系列调频串联谐振试验装置我公司已开发出第三代谐振产品,根据试验规程要求,自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点,在整个过程中保证系统工作在最优出力状态,调频时绘制频率电压曲线;
2. 该试验装置在对不同电压等级、不同长度的电缆的进行交流耐压试验时(均能满足新规程GB 50150-2006要求,试验时间60分钟),保证试验频率满足各种规程要求;
3. 该试验装置还可以对相关电力试品进行工频交流耐压试验;
4. 单件体积小,组合方便,系统Q值高;

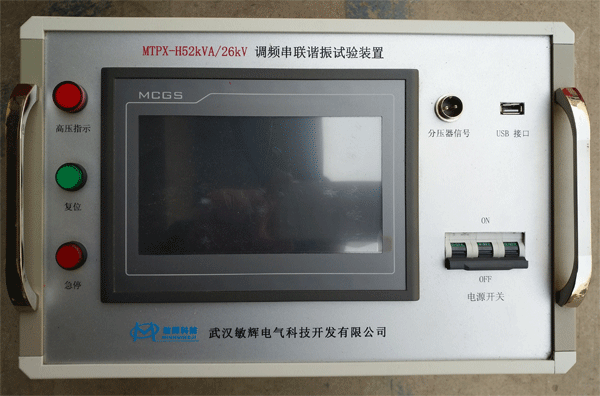

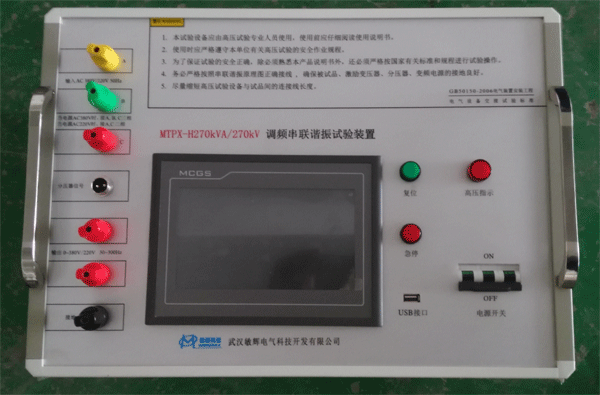

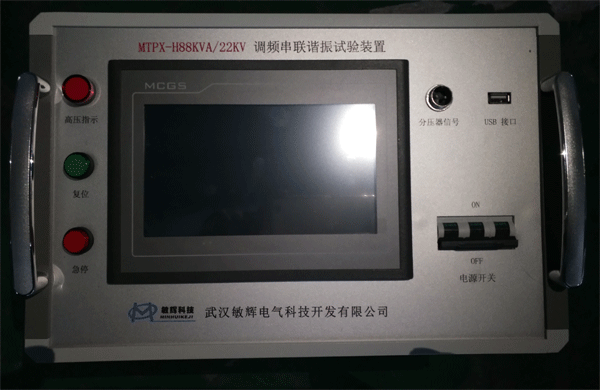

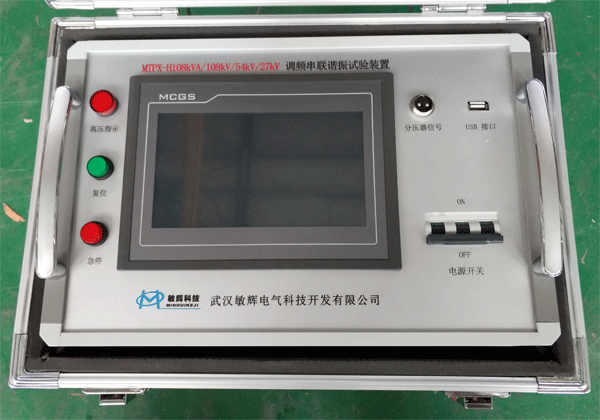

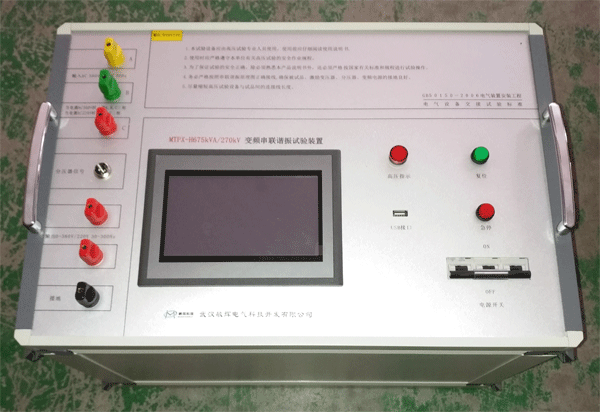

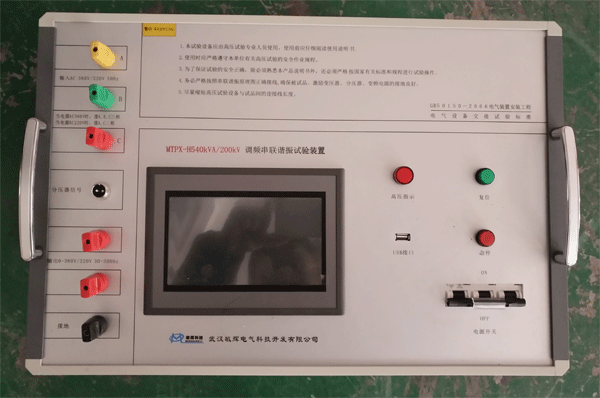

5. 操作箱(台)采用超大触摸屏液晶显示操作,全中文菜单操作,语音报警提示功能,耐压定时、计时功能及时间到自动报警降压功能,自动或手动寻找谐振点及升压切换;
6. 可以与电脑通信,保存、打印测量结果;
7. 液晶显示屏可显示电源电压和电流;高压输出的频率、电压、电流,谐振回路的,带通讯接口;220V/380V两用电源;增强型彩色显示器;双操作模式;
8. 耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,异常波动时提示用户电压异常波动,由用户根据试验情况进行操作。

三、产品规格参数:

1. 频率调节范围:30—300Hz
2. 波形畸变率≤1%
3. 频率调节细度:0.1HZ
4. 输入电压:单相220V/三相380V
5. 输入容量:2-200kVA
6. 输出电压:0~18KV;0~25KV;0~54KV;0~108KV;0~130KV;0~216KV;0~270KV;0~300KV;0~360KV;0~500kV;0~800KV等不同规格的电压等级。
7. 输出电流:1-20A
8. 输出功率: 0~36KVA;0~54KVA;0~80KVA;0~108KVA;0~165KVA;0~216KVA;0~270KVA;0~300KVA;0~500KVA;0~800KVA;0~1250KVA;0~1560KVA;0~1850KVA;0~2400KVA;0~3000KVA;0~3600KVA;0~4800KVA等不同规格的容量

备注:可按客户特殊要求定制生产产品。
