YDJ系列试验变压器

YDJ系列试验变压器

一、产品简介:

本系列试验变压器采用了多项新技术,新工艺。其特点有:铁芯卧式布置,重心低;箱体与铁芯线圈同心式布置;设有平衡线圈以减少漏磁损耗;采用薄纸筒加强型小油隙结构,绝缘裕度大。外壳以薄壁弧拱形结构辅以撑板。做到了重量轻、机械强度高,便于搬运和现场使用。

二、产品特点:

1. 缘结构方面,根据变压器油“距离效应”原理,采用多层次绝缘,把变压器内的内绝缘分割成多路油道,从而提高绝缘程度,缩小了体积;
2. 解决了变压器的渗漏油问题,由于以前的变压器无储油器,所以当气温过高时,油膨胀后从油咀渗漏出来,而该系列产品将注油孔设在套管顶部,套管中油与器身中油相通。所以该套管除具有装硅堆,短路杆和串激杆等功用外,还相当于变压器储油器;
3. 本系列产品采用金属固定引线和均压,从而消除了放电现象;
4. 渍箱结构紧凑,外观新颖,体积小.重量轻;
5. 铁芯为单框芯式,使用DQ型,0.30mm冷轧取向硅钢片叠成,用新的特殊材料予以紧固,取代了传统的穿芯螺杆。线圈为同心圆筒.多层塔式结构。

三、产品技术参数:



规格


容量
KVA

低压侧

高压侧

测量变化

60分钟温升℃

阻抗电压%

空载电流


质量
kg


外形尺寸
长Х宽Х高
mmХmmХmm

电压
V

电流
A

电压KV

电流
mA

1.5/50

1.5

200

7.5

50

30

500

50

10

<4

19.5

200Х275Х640

3/50

3

200

15

50

60

500

50

10

<4

27

240Х300Х690

5/50

5

200

30

50

100

500

50

10

<4

52

250Х355Х710

10/50

10

200

50

50

200

500

50

10

<4

80

260Х375Х750

15/50

15

400

37.5

50

300

500

50

8

<4

120

270Х420Х800

20/50

20

400

50

50

400

500

50

8

<4

140

285Х440Х820

30/50

30

400

75

50

600

500

50

8

<4

155

295Х386Х840

50/50

50

400

125

50

1000

500

50

8

<4

184

320Х416Х910

5/100

5

200

25

100

50

1000

50

10

<4

75

330Х375Х1300

10/100

10

200

50

100

100

1000

50

10

<4

135

350Х475Х1300

15/100

15

400

37.5

100

150

1000

50

8

<4

150

510Х390Х1320

20/100

20

400

50

100

200

1000

50

8

<4

215

540Х400Х1340

30/100

30

400

75

100

300

1000

50

8

<4

250

560Х410Х1360

50/100

50

400

125

100

500

1000

50

8

<4

290

600Х460Х1410

100/100

100

400

250

100

1000

1000

50

8

<4

350

750Х520Х1450

10/150

10

200

50

100

66.7

1500

50

10

<4

180

265Х380Х1750

15/150

15

400

37.5

150

100

1500

50

8

<4

200

510Х390Х1800

20/150

30

400

50

150

133

1500

50

8

<4

220

540Х415Х1800

30/150

30

400

75

150

200

1500

50

8

<4

280

560Х430Х1800

50/150

50

400

125

150

333

1500

50

8

<4

340

640Х490Х1850

100/150

100

400

250

150

666

1500

50

8

<4

500

740Х520Х1900

150/150

150

400

375

150

1000

500

50

8

<4

600

850Х580Х1950

备注:可以按客户要求定制特殊规格产品。

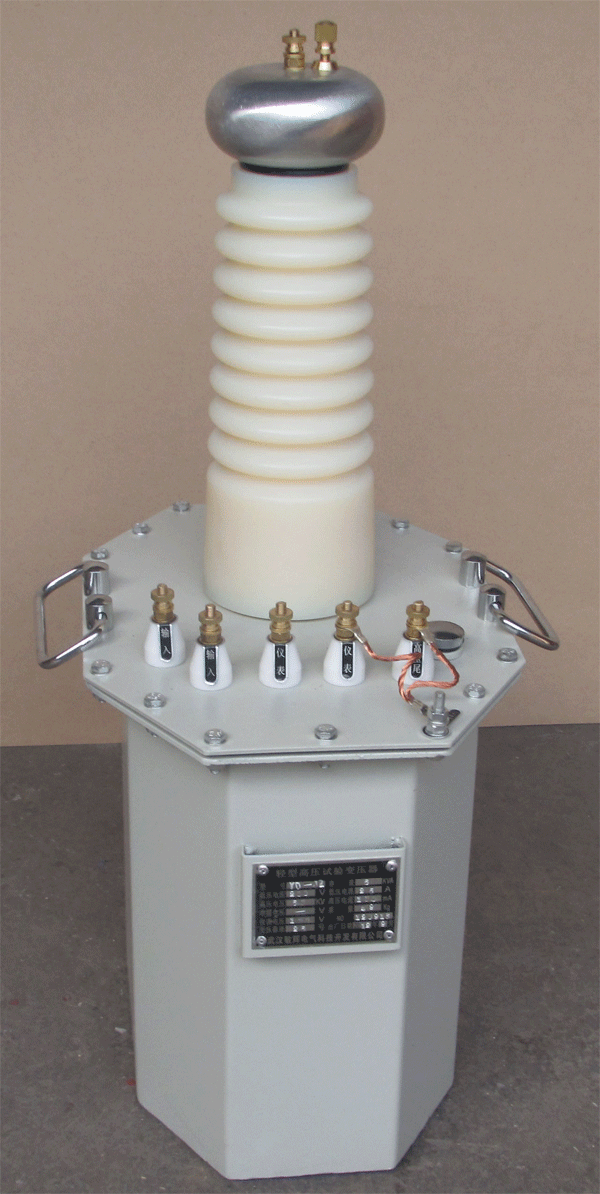

油式轻型试验变压器

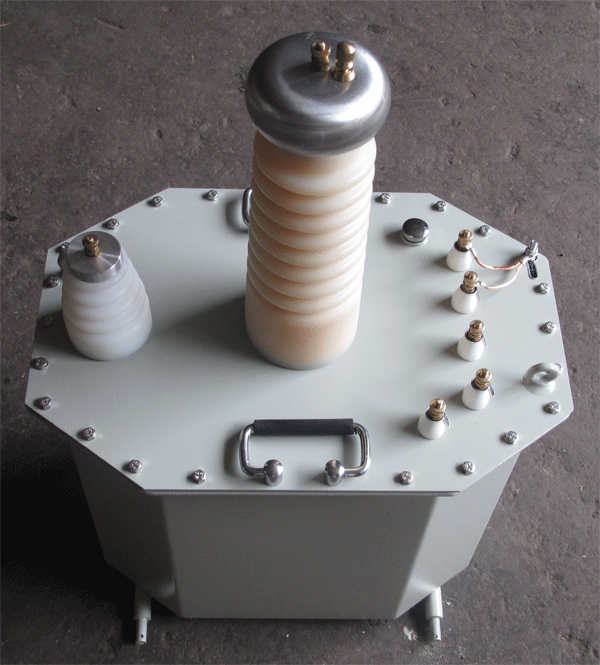

油式双电压试验变压器

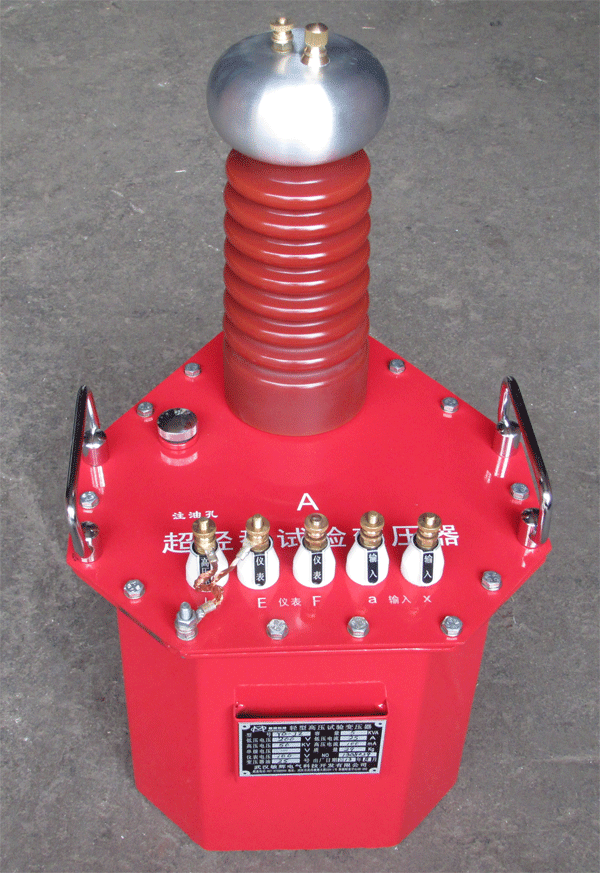

油式超轻型试验变压器

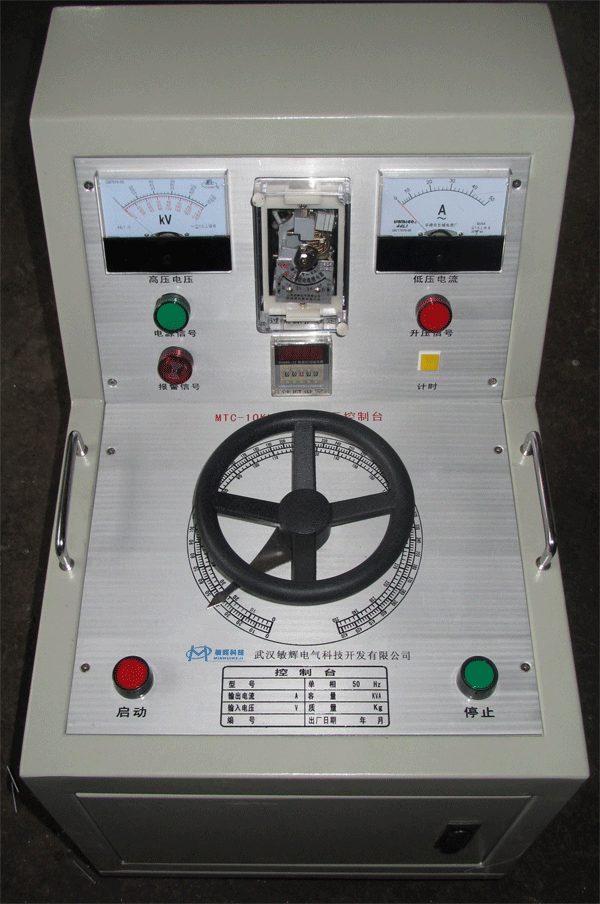

试验变压器控制台
