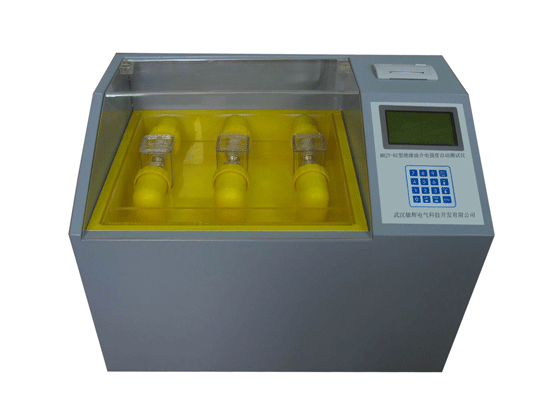

MHJY-HII绝缘油介电强度自动测试仪

MHJY-HII绝缘油介电强度自动测试仪

一、产品简介:

  1、MHJY-HII绝缘油介电强度自动测试仪是武汉敏辉电气科技开发有限公司通过10年市场销售和功能优化技术创新,且结合广大电力部门和石油化工部门反馈的宝贵意见,在MHJY-HII绝缘油耐压测试仪基础之上研发出来的全自动智能绝缘油耐压测试仪。

2MHJY-HII绝缘油介电强度自动测试仪内设三只试验油杯,可根据需要选择各种试验程序,可以选择三油杯同时进行试验,大大缩短了试验时间。该仪器是一种具有全自动智能化程序控制功能且性能可靠的多油杯耐压测试仪,使用者仅需选择试验程序或自定义程序,仪器即可自动完成整个试验过程,并储存打印测试报告,通过USB和RS232接口与电脑连接远程控制;使原本枯燥无味的绝缘油耐压试验变得轻松快捷。

二、应用领域及用途:

1、应用于电力系统、石油、化工、铁路、发电厂、电气设备厂等;

2、对变压器油、电容油、电力器材、绝缘工具、绝缘材料、电气设备厂等做工频耐压检测试验;

3、电压范围:AC0~80KV、0~100KV;

三、特点和功能:

1、专用击穿检测电路,在线实时击穿监测,确保短时击穿,迅速回零,保证击穿时间小于1ms,避免绝缘油碳化或生成纤维;切断电流小于5mA且可以任意设置切断电流大小1.0mA~35mA;确保绝缘油的多次击穿而不影响死机、黑屏现象;

2、采用了微型TPU-A面板式打印机,自动一次性打印输出

3、本仪器采用全自动磁振子搅拌,消除油样的不均匀和气泡

4、精密标准正弦发生电路及变比和反馈监控电路,保证测量准确;

5、智能程序控制,通过三次升压三杯试品可循环进行试验,大大缩短试验时间,提高工作效率;

6、油杯内置调节螺母,快速、简单、高精度地调整电极间的距离,方便校准。

7、在仪器测试运行时,如果突然停电或三杯未执行完所有程序,微机自动记录已测试的数据并暂停执行设定的程序直到再次通电将继续按断电前的程序运行。

四、主要技术参数和特点:

■ 试验电压0~80 kV;0~80 kV(客户自己选择)

■ 短击穿时间小于1ms,小切断电流范围:1.0 mA~25 mA;设定值为11 mA

■ 实时网络击穿监测微机控制系统,快速切断小于1ms。重复性好,避免绝缘油碳化或生成纤维;

■ 内置多种标准程序可选;

■ 采用激光自动识别杯位系统,多油杯独立加压试验或多油杯同时加压试验可选;

■ 执行国内标准GB507、IEC156;

■ 根据所选标准(或自定义标准)程序和试验方式全自动操作;

■ 采用微处理器,精密标准正弦发生电路及变比和反馈监控电路,提高测量的准确度和实时性及可靠性;

■ 故障自动警示:设置了安全接地保护、 反相运行自动切换报警系统;

■ 160×128液晶显示屏(4.7英寸);

■ 中文友好界面,中文菜单操作;

■ 内置打印机,可查询和打印试验报告;

■ 防油面板和易读式菜单操作,提供最佳用户界面及防漏油油槽;

■ 保护罩和油杯使用绝缘材料全绝缘保护无局部放电现象、无电讯声,采用机械电路双重保护,油杯带

盖,符合IEC156/1995-05中避免试验时测试油吸收潮气的规定;确保试验人员的安全;

■ 自动记录试验报告,可保存255条;

■ 升压速率:采用电子调压创新技术,准确升压(1.0~3.0 kV/S)可调

■ 电压测量精度及显示分辨率: 0.1kV

■ 总功率:1.5kVA

■ 击穿切断时间:1ms

■ 输入电源:AC 220V ±10%、50HZ ±5%

■ 工作温度:-2℃-45℃

■ 储存温度:5℃-30℃    (干燥通风)

环境温度:≤80%RH

■ 体积:   66cm×44cm×48cm(长×宽×高)

包装木箱:90cm×60cm×65cm(长×宽×高)

■ 重量:50KG
