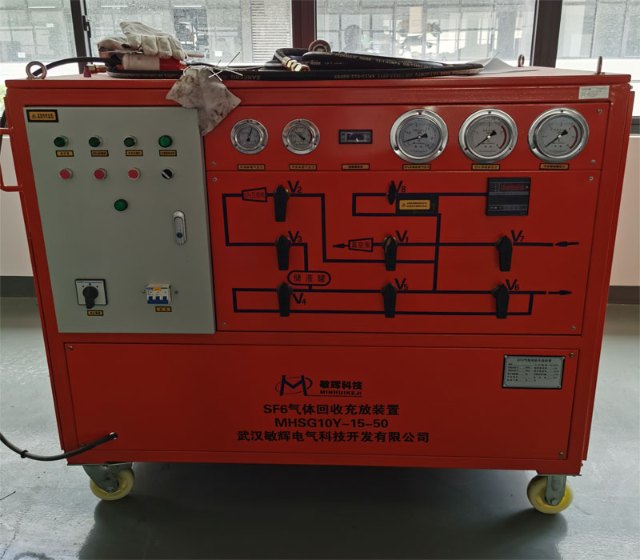

MHSG10Y-15-50SF6气体回收充放装置

MHSG10Y-15-50SF6气体回收充放装置

一、产品概述:

SF6气体作为一种绝缘气体,具有无毒、不可燃,以及良好的绝缘特性,其绝缘强度大大高于传统的绝缘气体,并具有良好的灭弧性,因此广泛应用于SF6电器。由于SF6气体价格昂贵,且在电弧、电火花和电晕放电的作用下,会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。本装置就是为了制造和维修SF6电器设备时,回收和充加SF6气体的一种专用设备。

二、主要技术参数

1、回收

回收初压力≤0.8MPa

回收终压力≤50KPa

回收时间:对初压力0.8MPa的1 m3 SF6气体容积,回收至终压力50KPa,回收时间小于2.5小时。

2、充气

对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa,充气时间小于0.8小时。

3、抽真空

装置极限真空度小于等于10 Pa

对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。

4、贮存

贮存容器容积0.05m3

名义液态贮存量50kg

最高贮存压力3.8 MPa

5、净化

对含水量1000PPM(体积比)以下的SF6气体,经本装置一次回收净化后,水份小于60PPM(重量比),油份小于10PPM(重量比)

6、年泄漏率≤1%名义储存量

7、噪声≤75dB(A)声压级

8、工作环境温度  -10°—40℃

9、功率≤7.5KW

10、电源:交流三相五线制  50HZ 380V±10%

11、重量:500 kg

12、外形尺寸(长×宽×高):1400×850×1260
