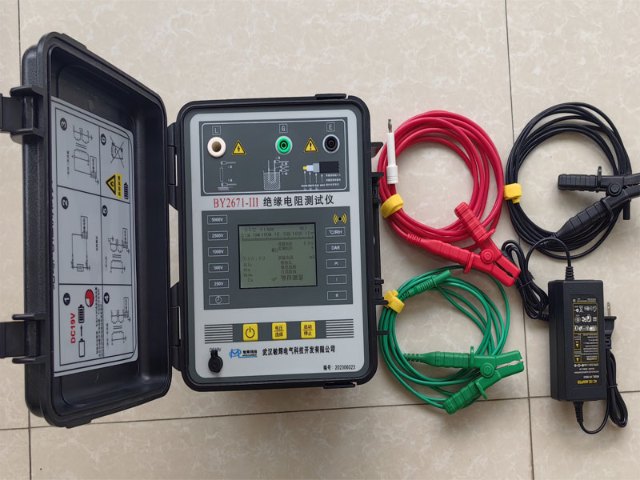

BY2671-III绝缘电阻测试仪(大液晶显示)

BY2671-III绝缘电阻测试仪(大液晶显示)

一、产品概述:

1. 随着现代化技术的不断更新和拓展,对电力系统及高电压设备的可靠性也提出更高的要求,电气设备出现事故或是损坏,通常与绝缘的缺陷密切相关。电气设备的大容量化、高电压化、结构多样化及密封化,对电气设备应提出更新的、更高的要求。大容量设备的使用不断增加,用普通的兆欧表无法检测其绝缘性能。

电力试验规程对众多的电力设备如:电缆、电机、发电机、变压器、互感器、高压开关、避雷器等要求做一系列的绝缘性能试验,首先是要做绝缘电阻测试。

2. 在测试大容量电力设备的绝缘电阻时,绝缘电阻值和加压的时间有关,加压时间越长,绝缘阻值越高,这种现象叫绝缘的吸收现象。要了解被试品的绝缘性能必须首先对其做吸收比和极化指数试验,为下一步的泄漏、介质损耗、局部放电等,绝缘性能试验提供安全保障。我公司依照电力标准化规程特推出大容量、高抗干扰、性能稳定的智能绝缘电阻双显测试仪,对电力设备进行绝缘、吸收比、极化指数试验,为系列绝缘试验提供前期准确判断。

3. 由于充电电流直接影响到大容量容性试品的绝缘值测试,因此需要大的充电电流,充电能力越强吸收比测试值就越接近真实值。本仪器短路电流大于4mA,克服了普通型兆欧表短路电流小,测试不准确、易受干扰等弊端。本仪器采取适时电压电流采样做除法运算,所以在测试时即便电压发生变化,由欧姆定理计算得到的电阻值也是准确的。该表采用数字指针相结合的原则,输出多挡电压,方便适应新老客户的使用。携带方便、操作简单;为试验人员提供了极大的工作方便。本仪器是一种新型智能化仪表,是电力试验人员绝缘检测的最佳选择。

二、产品特点

本仪器测量绝缘电阻的高压绝缘电阻计。

设计符合国际安全规格:

IEC 61010-1,-2-030(CAT III 600V /CAT IV 300V 污染度 2)

IEC 61010-031(手持式探针要求标准)

自动放电功能: 测试电容性负荷的绝缘电阻时,测量后自动释放充电电荷。放电状态可在电压模式中确认。

背光功能便于在阴暗光线或夜间工作。

条形图显示测量结果。

带电线路警告标志和蜂鸣警告。

自动关机功能:为避免忘记关机造成的电池浪费,测量后 10 分钟无操作时仪器将自动关机。

自动测量和 PI 测量(极化指数测量),DAR 测量(诱电吸收比测量)。

三、产品技术参数:

● 测量范围和精确度(温度/湿度: 23±5ºC,45~75%RH) <绝缘电阻测试>:

额定电压

250V

500V

1000V

2500V

5000V

测量范围

0.5~100.0MΩ

0.5~ 99.9MΩ

80~1000MΩ

0.5~99.9MΩ

80~999MΩ

0.80~2.00GΩ

0.5~99.9MΩ

80~999MΩ

0.80~9.99GΩ

8.0100

0.5~99.9MΩ

80~999MΩ

0.80~9.99GΩ

8.0~99.9

802000



显示量程

0.5~100.0 MΩ

0.5~1000 MΩ

0.5M~2.00 GΩ

0.5M~100.0 GΩ

0.5M~2000 GΩ

开路电压

DC250V

+10% ,-10%

DC 500V

+ 20%,-10%

DC 1000V

+ 20%,-0%

DC 2500V

+20%,-0%

DC5000V

+20%,-0%

定格测定电流





1MΩ 负荷时

1mA~1.2mA

2.5MΩ 负荷时

1mA~1.2mA

5MΩ 负荷时

1mA~1.2mA

短路电流

5mA±0.5mA

精确度

±5%±3dgt

±5%±3dgt±20%



四、产品特点:


显示:

液晶显示

绝缘电阻量程:最大 1200 计数

VAC/DC 量程:最大 630 计数

条形图: 最大 36 点

DAR/PI 值:最大 9.99

时间:最大 99.59

低电池警告:

电池标志(4 个等级)

超量程显示:



显示“OL”标志(绝缘电阻量程)

显示“Hi”标志(电压量程)

自动量程:



移动到高一级范围: 1000 计数

移动到低一级范围: 80 计数(仅绝缘阻抗量程)

自动关机功能:

操作后 10 分钟自动关机(此功能在测试中不工作)

使用环境条件:

海拔 2000m 以下

精确度保证温湿度范围:

23ºC±5ºC/相对湿度 85%以下(无结露)

操作温度与湿度范围:

0ºC~40ºC /相对湿度 85% 以下(无结露)

存储温度与湿度范围:

-20ºC~+60ºC /相对湿度 75% 以下(无结露)

过载保护: 绝缘抵抗范围:

AC1200V/10 秒。

耐 电 压:

电压范围: AC720V/10 秒。

AC5160V(50/60Hz)/5 秒 (电路与外箱间)

绝缘阻抗:

≥1000MΩ/ DC 1000V (电路与外箱间)

尺寸:

177(L)×226(W)×100(D)mm

重量:

1.9kg(含电池)

电源:

DC12V: 碱性2号电池× 8 节

五、产品附件:

序号

附件名称

1

测试线探棒:一根

2

接地线:一根

3

保护线:一根

4

碱性2号电池 x 8节

5

使用说明书

6

便携箱
