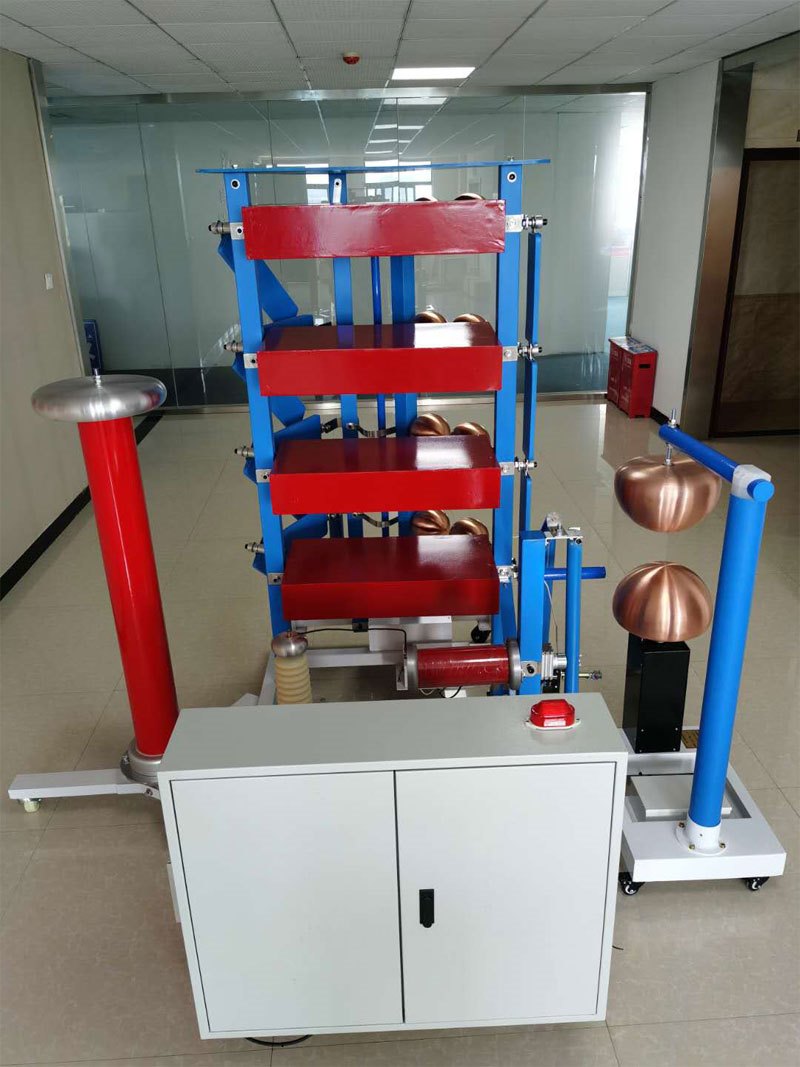

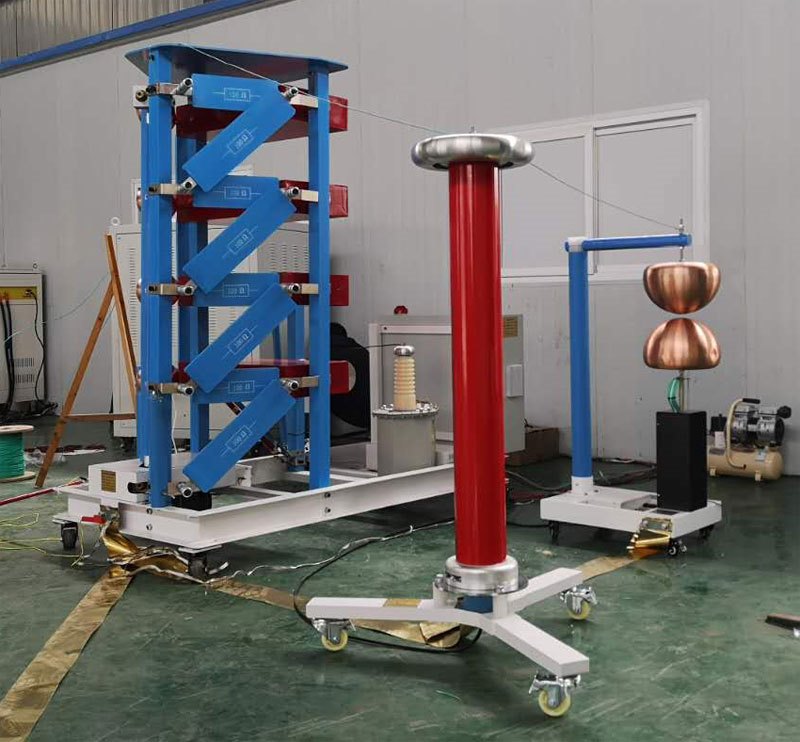

MHCJ-H系列冲击电压发生器

MHCJ-H系列冲击电压发生器

一、产品概述

1. 冲击电压试验是电力设备高压试验的基本项目之一,电力设备在设计、制造及修缮之后都要求进行冲击试验以验证或检验。因此,冲击电压试验设备有着广泛的应用,在工厂、研究机构及大专院校的高压试验室中都可以看到不同规格的冲击试验设备。

   2. MHCJ-H系列冲击电压发生器是专为我公司生产的高压冲击发生器而设计的智能化控制检测系统,它在技术上采用了可编程控制器和计算机技术,所有的控制和测量功能均自动实现,因而极大地简化了系统组成,大大提高了系统的可靠性,这在高电压、大电流试验中极大地增强了系统的安全性,避免设备可能遭受高压放电瞬态过程的危害。独特的操作界面具有良

3. 好的人机对话功能,操作过程方便简单,具有智能化的特点。

二、系统特点:

  1. 采用PLC可编程控制器技术,使控制系统实现超小型化及高可靠性能的智能自动控制和测量;配合我公司的数字化测控系统很方便的与计算机连接,实现计算机智能自动控制、测量和管理 。

  2. 一体化的设计使系统更加简便、安全、耐用。

  3. 关键器件及面板全部采用优质进口器件,质量可靠、外观豪华、操作自如。

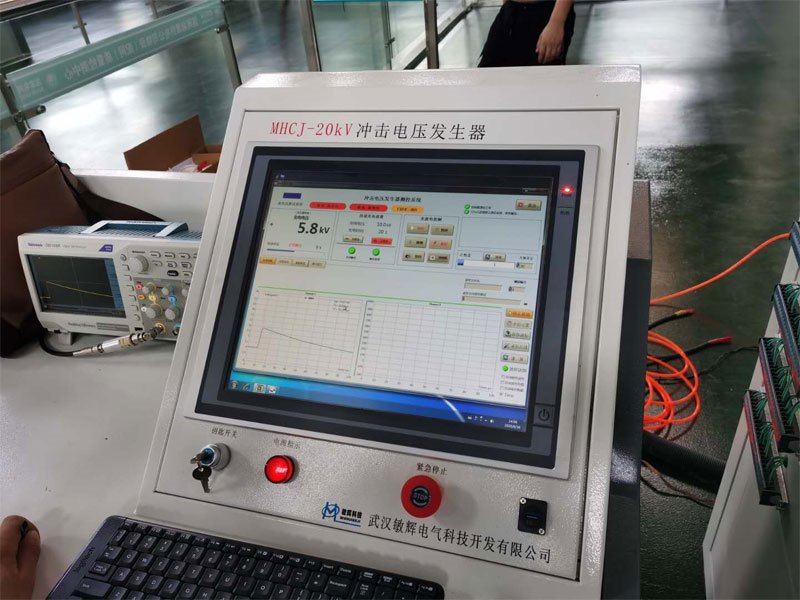

  4. 操作界面采用液晶屏,可灵活编程并进行控制软件升级。界面具有画面提示功能,可实现人机对话,操作方便,不易出错。

  5. 具有控制、测量、保护、连锁、告警、提示各种功能,可有效地保护人身和系统的安全,并可实现自动控制、程序控制,功能可拓展。

  6. 由用户自由设定和保存实验参数 ,灵活方便,系统还可自动记忆当前实验的各种状态和设置,当实验未完时,下次启动系统可自动继续进行上次未完的实验。

    三、技术指标:

    脉冲输出参数

    标称冲击电压:       10KV-800KV

    电压波形:           1.2us±30% /50us±20%

    试验设定参数

    有效试验电压:       3-800KV;(限值)

    冲击试验计数:       19999

    计数器设定:         19999

    充电电压:           3.0800.0kV

    充电时间:           整定范围 10180s 整定分辨 1s

    接地电阻:             0.5Ω

    环境条件

    MHCJ-H系列冲击电压发生器应在如下环境中使用:

    温度:               -10°C - 40°C

    空气湿度:           20% - 80 % RH(无凝露)

    空气压力:           86 kPa - 106 kPa

    MHCJ-H系列冲击电压试验系统不能直接暴露于太阳辐射下,水中,肮脏和有灰尘的环境中,过度的振动中,的环境中。

    、控制系统

    采用基于PLC技术的控制系统为冲击电压发生器提供各种控制,完全满足冲击试验的各种控制功能。控制系统由控制柜和主操作单元两部分组成

  7.  控制系统技术参数

    充电电压:整定范围 0~800.0kV

    工作范围 2.0~800.0kV

    整定偏差 ≤±1%

    不稳定度 ≤±1%

    整定分辨 0.1kV

    充电极性:正或负 可切换

    充电时间:整定范围 10~180s

    整定分辨 1s

    报警时延 2s

    加压次数:整定范围 1~999

    保护设定:过流保护值 可设定

    过压保护值 可设定

    动态充电保护 可选择

  8. 控制系统主要测控功能如下:

           系统状态显示:

    直流充电电压

    充电时间进度

    主电源接触器的合切状态

    接地装置的投切状态

    发生器球隙的触发状态

    发生器充电电压极性状态

    制:

    控制功能具有手动、自动和程序控制功能,各层次功能相对独立。

    采用可控硅调压方式,具有充电电压反馈测量系统。

    采用函数控制恒流充电方式,充电电压的稳定度可达到0.5%

    液晶面板可指示冲击发生器的充电电压及充电过程,精度为1%

    可由液晶面板直接输入充电电压和充电时间。

    具有充电异常保护功能,可自动或手动发出触发信号

    冲击发生器工作状态的指示,如自燃、未触发、充电异常、充电稳定等。

    设备主体及充电部分接地和接地解除控制。

    可通过控制器上的按钮自动转换充电电压极性

    可自动或手动控制充电电压的充电过程

    可自动或手动响警铃报警

    保护及联锁:

    过电压保护

    充电异常保护

    门开关连锁

    接地机构连锁

    极性转换连锁

    操作提示:

    具备各种操作提示画面,当系统出错或操作不当时回弹出相应的提示画面。




中国电缆试验中心-安装现场(400KV/30KJ)


湖南湘潭供电公司检修中心-调试安装
