一、设备遵循标准：

JB/T9641                 《试验变压器》

GB1094　　　　　　　　   《电力变压器》

GB50150-91-2006　　　　  《电气装置安装工程电气设备交接试验标准》

DL/T 848·3-2004         《高压试验装置通用技术条件》

   第三部分：无局放试验变压器

DL/T 596-1996            《电力设备预防性试验规程》

GB1094.1-GB1094.6-96         《外壳防护等级》

GB2900　　　　　　　　   《电工名词术语》

GB/T16927.1~2-1997　　   《高电压试验技术》

二、工作环境：

1、 环境温度：最低温度： -10℃

          最高温度：+40 ℃；

          相对湿度：≤90%（20℃）

      2、 海拔高度:  ≤1500米；

      3、 抗震能力：87级烈度

      4、 接地电阻：＜0.3Ω

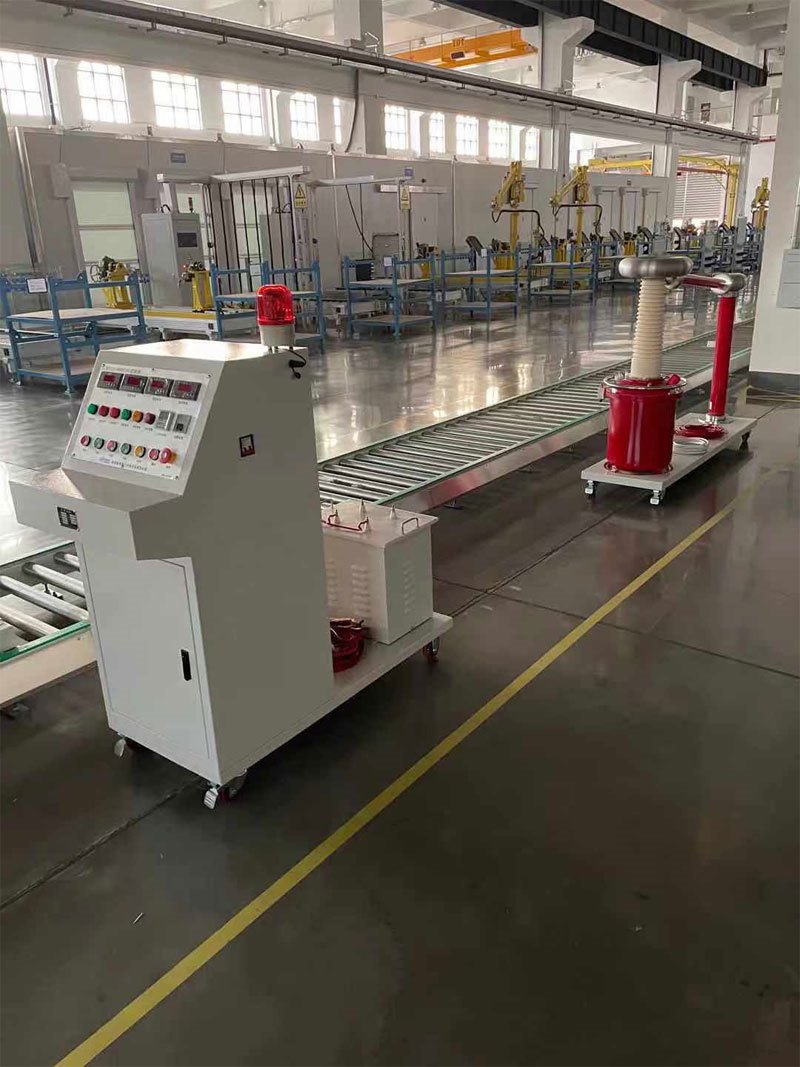

  三、系统组成：

      1、无局放试验变压器

      2、智能无局放调压控制台（含调压器）

      3、隔离滤波变压器

      4、耦合电容器

      5、无局放保护电阻

 四、无局放试验装置技术参数：

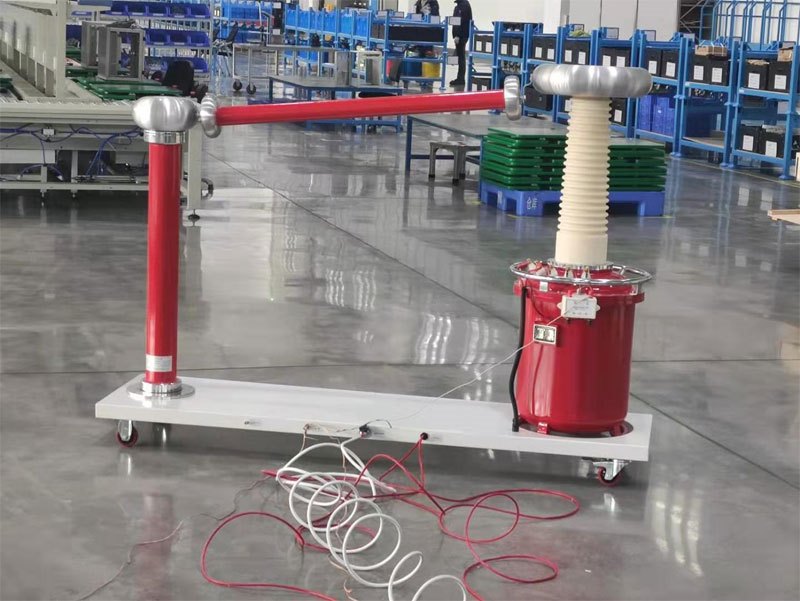

 1、  充气式无局放试验变压器：

          无局放试验变压器。采用特殊结构及精密工艺使得其局放量能控制在较小的范围内。

      外形工艺精度高。适用于现场和试验室。方便适用。

      型号：YDQJ-W120kVA/200kV/400V

       额定容量：120kVA

       输入电压：400V

       输出电压：200kV

      额定电压下系统局放量≤5PC

      输出电流：600mA

      电压精度：AC 1.0%

      波形畸变：<5%

      绝缘介质：SF6气体

      外形尺寸：外径：960mm，高1.6米

        重量约：250Kg

      过流能力：在110%In额定电流持续运行1min工况情况下，过电流对试验变压器绕组均不应造成热损坏和绕组变形

      过压能力：在110%Un额定电压持续运行60S，不应造成试验变压器任何损坏

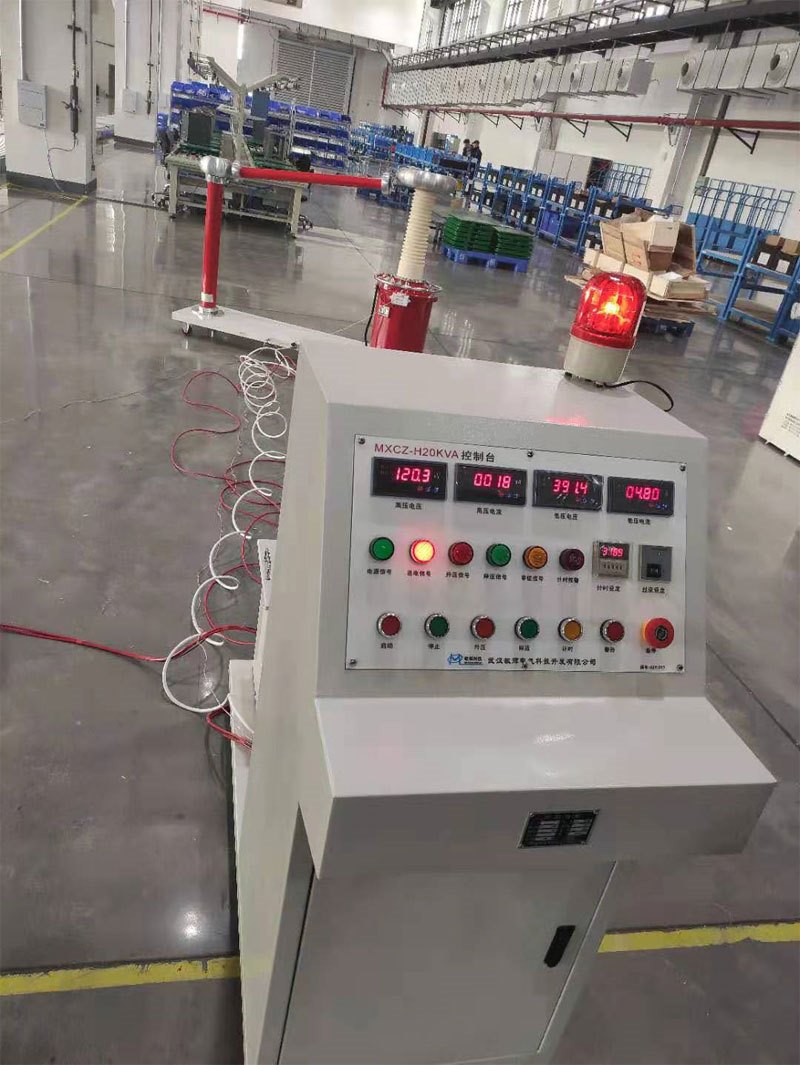

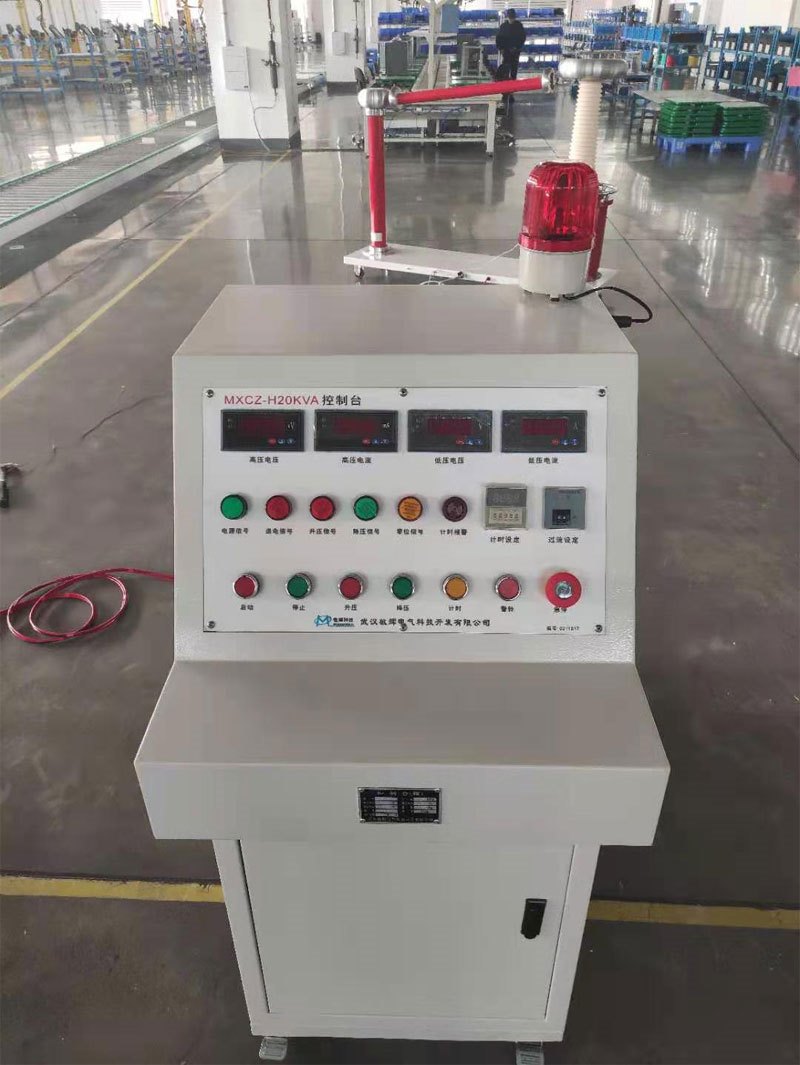

 2、MXCZ-H120KVA智能无局放变压器控制台(内置调压器)：

     额定容量：120kVA

     输入电压：380V、50Hz

     输入电流：315.79A

     输出电压：0～400V

     输出电流：300A

     调压方式：电动调压

     高压电压显示、低压电流显示，

设备具备计时、过压、过流保护、声光报警功能。

同时具备有电源总闸离合保护功能；

控制台背面接线部位，均有明确标注的输入、输出、仪表

电压值，防止接线错误。

冷却方式：空气自冷

控制台本体重量：≤ 165KG

  3. GLB-120kVA/400V无局放隔离滤波变压器

主要结构为隔离变压器及离波装置为一体，可以有效摒除电源中存在的杂波及各种干扰。

额定容量：120kVA

输入电压：400V

输出电压：400V

    重量：160KG

额定电压下系统局放量≤5PC

外形尺寸：长770mm*宽650mm*高750mm

4、无局放耦合电容器（自带分压功能）

型号： OWF-200kV/400pF

   a.电压等级：200KV.

   b.电压比：1000:1

   c.精度：1.5级.

   d.重量：35Kg.

   e.高度：1.5m.

   f、额定电压下系统局放量≤5PC

5、无局放保护电阻

型号：XZD- 200kV

   a.电压等级：200KV.

   b.电阻值：5KΩ.

   c. 表面承受爬电：200 KV.

   d、重量：约12Kg

   E、额定电压下系统局放量≤5PC
