MFJS-HIII全自动绝缘工器具耐压试验系统(带脱口)

MFJS-HIII全自动绝缘工器具耐压试验系统(带脱口)

一、产品概述:

全自动电力安全工器具测试系统是按照国家电力公司关于颁发《电力安全工器具预防性试验规程》(试行)的通知(国电发[2002]777)和国家电网公司电力安全工作规程(变电部分)的要求的基础上研发而成。本产品各项指标均符合国标的要求。可以按《电力安全工器具预防性试验规程》要求对绝缘鞋、绝缘手套等安全工器具进行智能化绝缘耐压试验,绝缘靴及绝缘手套耐试验周期为半年,试验过程中不允许击穿,同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业。

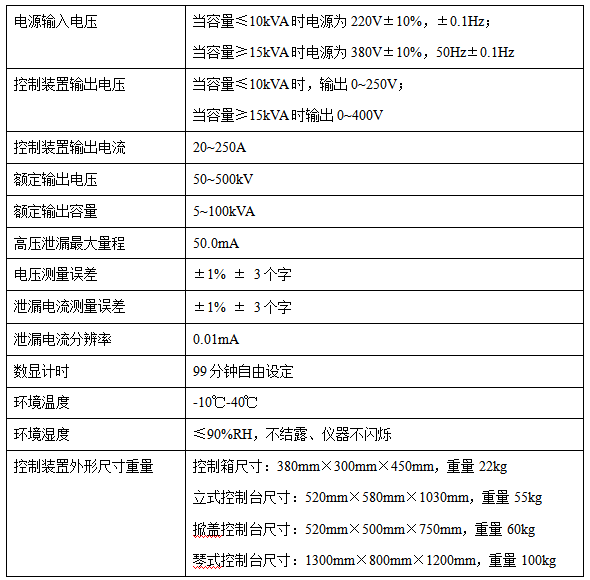

二、主要技术指标

电源输入电压

220V±10%     50Hz

控制箱输出电压

0-250V

控制箱输出电流

25A

额定输出电压

100kV

额定输出容量

10kVA

最大量程

19.9mA

泄漏电流带上脱扣系统后量程

12mA

电压测量误差

±1%   +3个字

泄漏电流测量误差

±1%   +3个字

泄漏电流分辨率

0.01mA

数显计时

99分钟自由设定

环境温度

-10-40

湿度

90%RH,不结露、仪器不闪烁

控制箱外形尺寸

420mm×340mm×520mm

试验机外型尺寸

260mm×980mm×480mm

控制箱重量(kg

22

试验机重量(kg

8

三、被试品测量范围

 绝缘鞋、绝缘手套、绝缘杆、验电器、绝缘垫、绝缘毯等试验(可以任意选配)

四、功能特点

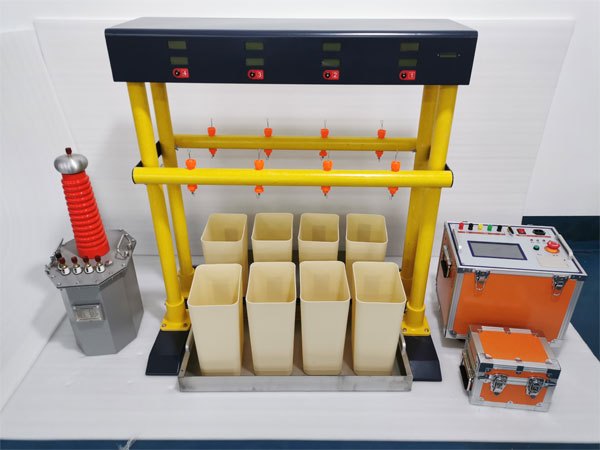

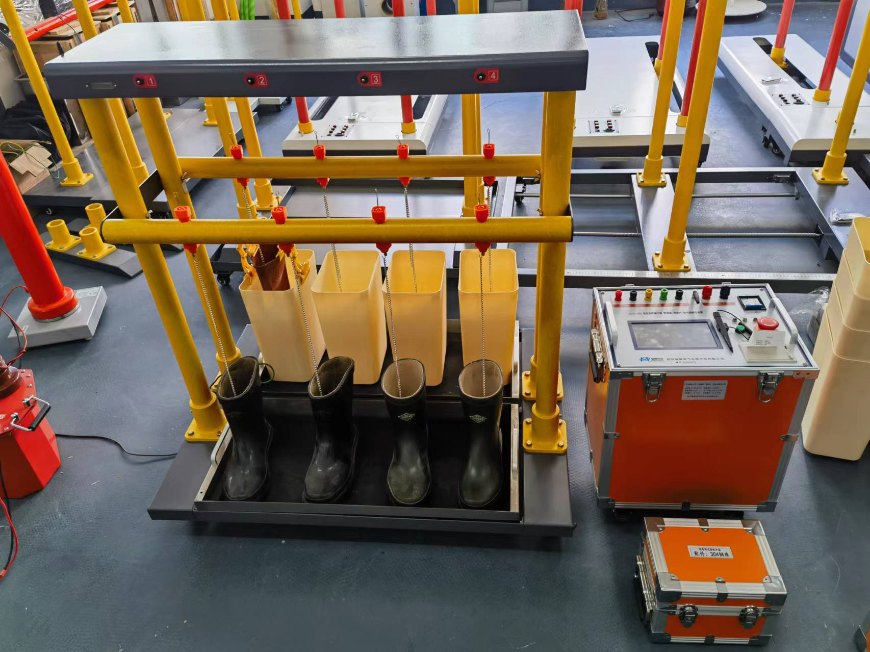

1. 仪器可以同时进行8只绝缘靴或绝缘手套的试验,并测量每只试品的泄漏电流。

2. 绝缘鞋试验采用里面放置小钢珠的干式试验方法,摆脱了传统的往鞋子里灌水做试验,试验完毕后不易晒干的做法。

3. 高低压分离,泄漏电流采用抗干扰无线传输技术传输回控制箱,极大的保护人身的安全。

每路试品均具有分断机构,当任意一路击穿时或超过设定泄漏电流值时,该路试品将自动脱离试验,不影响其它试品进行试验。

4. 仪器采用7TFT触摸大屏幕液晶汉字显示,显示信息量大,一屏同时显示试验电压、8路高压泄漏电流、万年历、计时时间等参数以及汉字提示内容。

5. 采用直流电机控制调压器升压过程,全自动进行耐压试验。试验开始后,仪器自动合闸以国标要求升压速度自动升压,到达预定电压开始计时,并保持试验电压、计时到、自动降压,到零后自动断电,提示试验结束,同时显示各试品泄漏电流,并自动保存测试结果。

6. 绝缘靴试验具有专用不锈钢接地托盘,绝缘手套试验具有专用不锈钢容器,便于操作。

7. 试验变压器变比自由设定,也可以与客户现有变压器相互配套。

8. 具有过流保护功能。
