一、产品概述：

1、自然界雨水对产品和材料的破坏，每年造成难以估计的经济损失。所造成的损害主要包括腐蚀、褪色、变形、强度下降、膨胀、发霉等， 特别是电器产品因雨水造成灯光模糊或短路而极易酿成火灾。因此针对特定的产品或材料进行外壳防护水试验是必不可少的一道关键程序。

2、本套防水试验设备为标准型设备，需安装在特设的实验室内对产品进行人工模拟淋雨试验，实验室内的进水和防水设施必须安装到位。设备可以用来考核和确定电工、电子产品，各种电器及各种照明灯具的外壳和密封件在水试验后或在试验期间能否保证设备和元件良好的工作性能。设备能完全模拟外界淋雨环境，充分再现外界淋雨环境对产品所造成的影响。

3、本设备人工模拟淋雨试验，不包括有强风速的降雨，不考虑试验样品的温度与雨水温度的温度差作用所引起的大量进水。

4、本设备可以为科研、产品开发和质量控制提供相应的环境模拟和加速试验。

5、本产品满足 GB/T10485-2007，GB 2423.38-2005《电工电子产品基本环境试验规程 试验R：水试验方法》，严格按低压电器外壳防护 IP 等级（符合 IP 防水等级：IPX3~IPX6），GB 4208—2008、GB/T4942—93、 GB 4706、GB 7000，YD/T 1059-2004、通信行业标准、IEC 68-2-18 试验

6、方法标准、试验标准进行测试等相对应的国家标准及其它相关标准的技术参数设计制造。可进行相应标准规定的水试验；

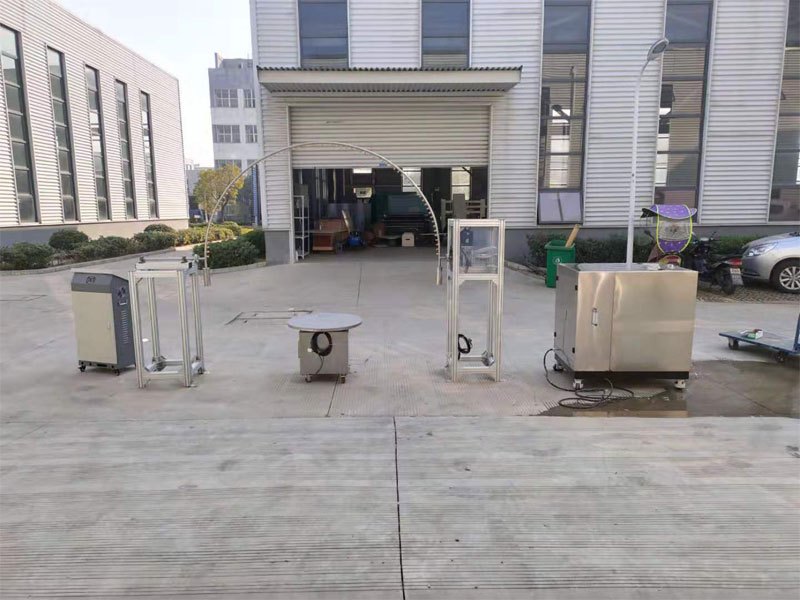

7、本套摆管淋雨试验设备选用优质材料加工成型。设备由不锈钢水箱、摆管支架、摆管传动、工作旋转台、电气控制几部分组成。摆管立柱采用高级铝型材制作，到现场后安装在地面，保证在摆管摆动时不晃动。设备的样品架、法兰、接嘴及其它附件配件均为 SUS304 不锈钢材料制作。

8、本设备摆管由不锈钢管弯制，可以作±45 度--±180 度（理论值， 实际要除去转台的直径）往返摆动，同时将控制在一定流量和压力的水通过摆管上的喷嘴喷出，对试验样品进行水试验。配置 1 套摆管，摆管半径 R1200mm，喷孔共计 75 只。

二、产品特点：

1、摆管摆动的传动装置设计合理，制作精密，维护方便。摆管由先进的伺服电机加减速机驱动，转动频率由可编程 PLC 控制器控制，角度可以调整，操作简单。PLC 控制器具有监测数据、存储、查阅、统计、分析等功能，可以通过查询系统，查询所有试验各种数据等；软件操作界面及操作方式简单、明了，并能方便地进行参数设置，而且对在测试验项目不影响，无干涉。

2、样品转台设计载重由客户确定，台面采用 304 不锈钢制作，中间台面使用一块PVC 塑料板，样品架底部安装活动脚轮，便于移动。

3、设备选用优质大功率水泵，压力和流量完全按照标准设计。设备单独配备贮水箱以供应试验所需摆管之用，SUS304 不锈钢材料制作的水箱尺寸为 800×800×1000mm。吸水电机将水箱中的水压入管道，通过调节泄压水阀，保持规定的流量和压力从喷嘴喷出。设备配备的流量计和水

4、压力表均为国产知名名牌。敞开式摆管淋雨须考虑排水，使试验用水迅速排放，以不积水为佳。或者，试验用水部分可以采用循环使用，节约用水。

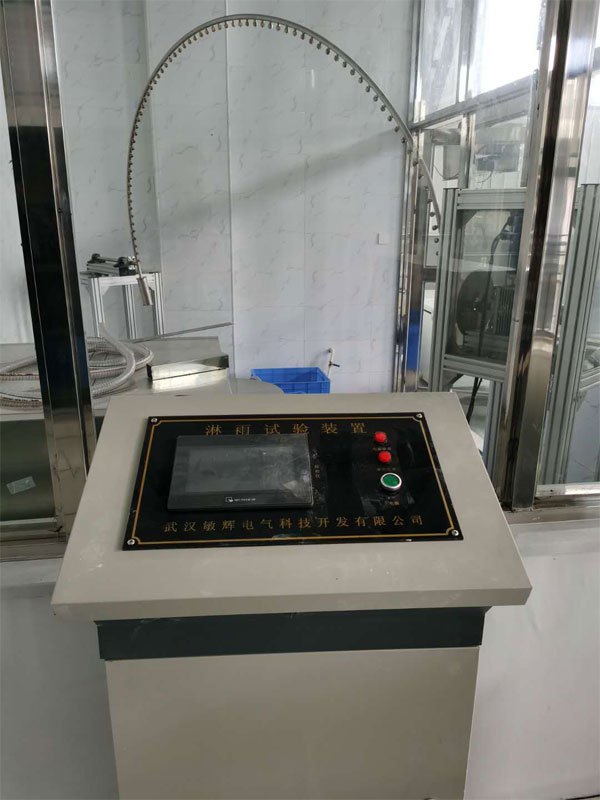

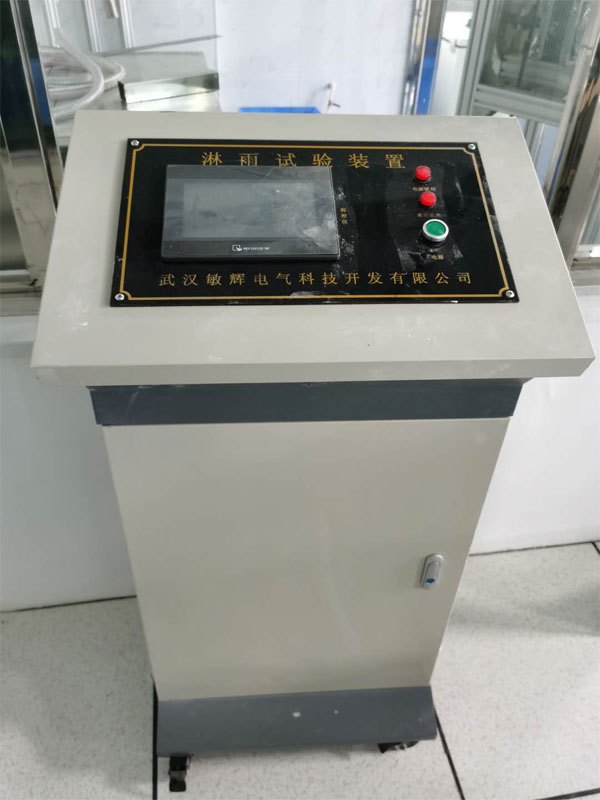

5、在淋雨试验设备操作面板安排了一块触摸屏仪表，两个报警指示灯和一个电源按钮，设备设计有完善的安全保护措施，保证试验的安全运行。整台设备设计合理，经久耐用。设备在符合国家标准的前提下，各方面性能都稳定的基础上更具备实用性和便于控制。

6、如果要考虑到节约用水，试验用水可以采用回收装置。试验室需要预留积水槽，设计自动提水装置将喷出的水提到水箱重复使用。提水装置提水口安装过滤器，将地面杂物泥沙等过滤出去，以免堵塞喷嘴。装置使用高低位液位开关实现自动提水。

三、产品技术参数：

1、设备主要技术规格及参数

2、型号：MHLY-100

3、转台台面尺寸：直径 800mm

4、转台承重：60kg（可根据客户需要设计）

5、转台转速：1-4 转/分钟（可调）

6、摆管半径： R1200mm

7、摆管喷水孔径： ø 0.4 ㎜

8、摆管孔间距离：50mm

9、喷孔数量：75

10、 摆管摆角幅度: ±45°、60°、135°、150°

11、摆管喷水角度: ±60°、±180°

12、摆管摆动速度：触摸屏设定

13、每孔平均水流速度： 0.07L/min

14、水箱尺寸： 800×800×1000mm

15、SUS 304 不锈钢材质；

16、设备电源： AC 380V

17、功率：1.5kW

18、淋雨水压：(80～400)kPa（可调节）

19、水流量: （5.25±5％）/min（可调节）

20、.喷淋用水：洁净的软质自来水
