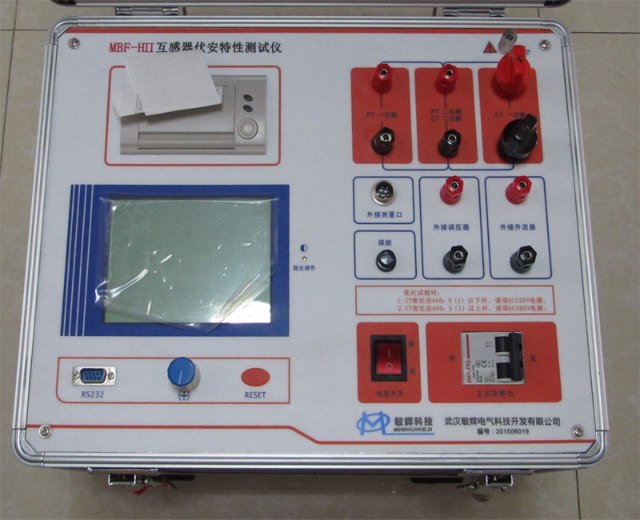

MBF-HII互感器伏安特性综合测试仪

MBF-HII互感器伏安特性综合测试仪

一、产品简介:

   MBF-HII互感器伏安特性综合测试仪采用320×240高分辨率灰色背光液晶显示屏,即使在强烈日光下也能清晰显示。试验过程,试验环境设置及试验结果均显示在LCD屏上,全汉字操作界面,仪器操作控制采用先进的旋转鼠标作为输入方式,使用方便简单,左右转动旋转鼠标可控制光标在界面内活动,按下鼠标则表示选种当前选项或输入0-9数字。

二、产品特点:

1. 仪器操作安全方便,全微机化装置,内置进口高性能CPU,可靠性高,按界面提示设定测试值后,不需人工接触被测试设备,仪器自动完成测试,使试验人员远离高压电路,确保其人身安全。
2. 输出容量大,伏安特性试验最大输出电压高达1000V,变比测试最大电流高达600A,仪器输出容量为5KVA。
3. 可选配件包括外接升压器,外接升流器,外接调压器,外接升压器最高电压可升至2000V 3A,外接升流器可升至1000A,外接调压器最大输出可达1500V,20A,采用外接升压器时,最高可做500KV等级1A电流互感器的伏安特性试验。
4. 大屏幕320*240点阵汉字图形界面,测试完成后可直接显示伏安特性曲线图,图形清晰,美观,易于分析,自带微型打印机,可随时打印曲线和测试结果。
5. 仪器使用旋转鼠标作为输入设备,操作方便简单,使用寿命长。
6. 仪器内置Flash存储器,数据保存后掉电不丢失,现场试验完成后,可在室内查看和打印试验结果。
7. 仪器带有RS232通信接口,可通过串口连接线与计算机联机,实现PC机和仪器通信,试验人员可以利用计算机控制仪器进行试验或从仪器上传试验数据,仪器所带PC机应用程序功能强大,外形美观,操作简单,可实现试验结果的保存、打印,并可将试验数据导出为EXCEL格式文档进行编辑。
8. 仪器电源可实现AC220V和AC380V自适应供电。

三、产品技术参数:


输入电压

输出范围

测量范围

测量精度

仪器主机

220V

0~600V、0~20A

0~600V、0~20A

0.5%

380V

0~1000V、0~20A

0~1000V、0~20A

0.5%

220V

0~600A

0~600A

变比测量精度0.5%

外接升压器

220V

0~1650V、0~3A

0~1650V、0~3A

0.5%

380V

0~2000V、0~3A

0~2000V、0~3A

0.5%

外接升流器

220V

0~1000A

0~1000A

变比测量精度0.5%

外接调压器



0~1000V、0~30A

0.5%

仪器工作电源

AC 220V/380V 50HZ

外形尺寸

420×330×320㎜

重量

24㎏
