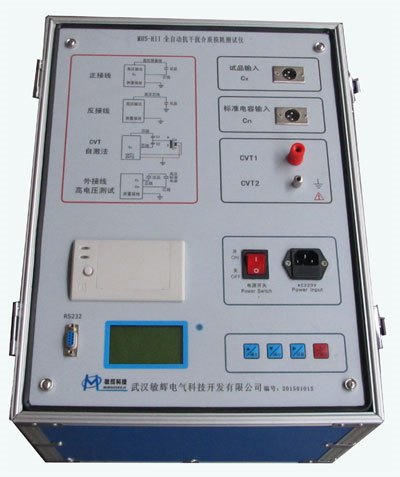

MHS-HII异频介质损耗测试仪

MHS-HII异频介质损耗测试仪

一、产品简介:

   介损测量是绝缘试验中很基本的方法,可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的最基本方法。MHS-HII异频介质损耗自动测试仪突破了传统的电桥测量方式,采用变频电源技术,利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算;达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便;可提供最高10千伏的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。

二、产品特点:

1、仪器采用复数电流法,测量电容、介质损耗及其它参数。测试结果精度高,便于实现自动化测量。
2、仪器采用了变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据。
3、仪器采用大屏幕液晶显示器,测试过程通过汉字菜单提示既直观又便于操作。
4、仪器操作简便,测量过程由微处理器控制,只要选择好合适的测量方式,数据的测量就可在微处理器控制下自动完成。
5、一体化机型,内附标准电容和高压电源,便于现场测试,减少现场接线。
6、仪器测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量。
7、设CVT测试功能,可实现CVT的自激法测试,无需外置附件,只需一次测量,C1,C2的电容和介损全部测出。
8、反接线测试采用ivddv技术,消除了以往反接线数据不稳定的现象。
9、具有反接线低压屏蔽功能,在220kV CVT 母线接地情况下,对C11 可进行不拆线10kV 反接线介损测量
10、具有测量高电压介损功能,能够使用高压变压器或串联谐振进行超过10kV电压的介损试验。
11、具有测量cvt变比的功能,测试接线简单,测试精度高。
12、接地保护功能,当仪器不接地线或接地不良时,仪器不进入正常程序,不输出高压。过流保护功能,在试品短路或击穿时仪器不受损坏。
13、触电保护功能,当仪器操作人员不小心触电时候,仪器会立即切断高压,保障试验人员的安全.

三、产品技术参数:

1. 准确度:

Cx  ±(读数×1%+1pF
      tgδ: ±(读数×1%+0.00040
2. 抗干扰指标:  变频抗干扰,在200%干扰下仍能达到上述准确度
3. 电容量范围:  内施高压: 3pF60000pF/10kV      60pF1μF/0.5kV
                外施高压: 3pF1.5μF/10kV           60pF30μF/0.5kV
4. 分辨率:      0.001pF4位有效数字
5. tgδ范围: 不限,分辨率0.001%,电容、电感、电阻三种试品自动识别。
6. 试验电流范围:10μA~5A
7. 内施高压: 设定电压范围:0.510kV
8. 最大输出电流:200mA
9. 升降压方式:  连续平滑调节
10. 试验频率: 4550556065Hz单频
              45/55Hz55/65Hz47.5/52.5Hz自动双变频
11. 频率精度: ±0.01Hz
12. 外施高压: 正接线时最大试验电流1A,工频或变频40-70Hz
13. 反接线时最大试验电流10kV/1A,工频或变频40-70Hz
14. CVT自激法低压输出:输出电压350V,输出电流330A
15. CVT变比测量:
16. 变比测量精度:±读数×1%     变比测量范围:1099999
17. 相位测量精度:±0.1°         相位测量范围:0359.9°

18. 测量时间: 约40s,与测量方式有关
19. 输入电源: 180V270VAC50Hz/60Hz±1%,市电或发电机供电(变频发电机)
20. 计算机接口:  标准RS232接口
21. 打印机:    炜煌A7热敏微型打印机
22. 环境温度: -10℃~50     相对湿度:    <90%
23. 外形尺寸:460×360×350mm
24. 仪器重量:28kg
