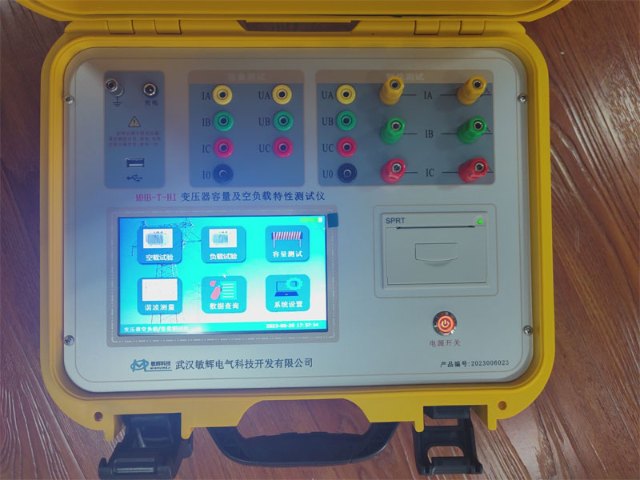

MHB-HIII变压器容量及空载负载测试仪

MHB-HIII变压器容量及空载负载测试仪

一、产品简介:

1. MHB-HIII变压器容量及空负载特性测试仪,在没有外部交流电源的条件下仪器可输出低压三相正弦波逆变电源,进行变压器容量的测试;仪器自身可为测试部分提供工作电源,无需外部供电,使变压器容量测试试验更为方便快捷。本仪器设有电池剩余电量监测功能,以防止电池过放电,延长电池的使用寿命。
2. 本仪器不仅扩展了容量测试范围,而且直观显示引用国家标准范围,使变压器容量测试试验更具有直观性。可进行SG、SC系列干式配电变压器、单相配电变压器、单相特型变压器(含单相电弧炉变压器)的容量测试和型式判断。
3. 当使用外部交流电进行变压器容量测试时,仪器由外部供电,在充电输入口接入交流220V电即可工作。仪器可以与外部试验电源配套使用,可在按国标要求下进行配电变压器空载、负载试验,并判定变压器容量和型式。

二、产品特点:

1. 仪器可输出三相正弦波逆变电源,在没有外部交流电源条件下可进行变压器容量测试试验,并自动判断出变压器容量。
2. 仪器可采用双电源工作,可用仪器内部电瓶供电,也可由外部交流220V电源供电。
3. 仪器可进行单相、三相电弧炉变压器及特种变压器的容量判断。
4. 仪器可进行干式变压器及单相变压器的容量判断。
5. 可进行S7、S9、S11、S13、S15,SZ7、SZ9、SZ11,D9、D10、D11,SG8、SG9、SG10,SC8、SC9、SC10型10kV级、35 kV级变压器型式的判断。
6. 为方便测量, 保证变压器安全,可以在非额定分接进行变压器容量的测定。
7. 本仪器可与单相变压器试验电源配套使用,用单相法三次分相测量三相变压器单相特性参数,计算出变压器三相特性参数。三次分相测量结果分别存储在同一序号下,掉电不丢失。
8. 本仪器可测量变压器空载损耗、空载电流、负载损耗、阻抗电压等参数,同时测量三相电压、电流真有效值和有功功率,变压器空载试验可自动捕捉设定点试验数据。
9. 量程自动切换,可连接CT、PT进行大型变压器的测量,所有数据显示直读值。
10. 空载试验可准确测量设定值下的参数,无须进行电压校正。
11. 负载试验可进行降低电流下的测量,并自动将电流折算到额定值。
12. 仪器据不同类型变压器自动将负载损耗、阻抗电压等试验结果折算到75、80、100、115、120、145℃。
13. 采用大屏幕液晶全汉字菜单化人机界面,表格化数据管理,汉字提示易于操作。
14. 仪器可据测试参数自动判断出变压器的额定容量,并计算出与标准的偏差。
15. 仪器具有软件校准功能,可进行电压、电流、功率、相位的自动校准。
16. 仪器设有实时时钟,随时记录测试时间。
17. 可保存30台变压器的额定参数及空载、负载试验记录和结果,掉电不丢失,可随时查阅试验数据。
18. 测试结果可通过USB口直接读入PC机自动生成测试报告。
19. 采用高速热敏打印机,可现场打印测试结果。
20. 仪器可对电池电量进行监测,并显示电池电量模拟条。
21. 可一键进行变压器容量测试,方便快捷。
22. 可将测试结果转存至USB闪存盘,试验数据通过U盘直接读入PC机自动生成测试报告。(本项为可选功能)

三、产品技术参数:

1. 电压量程:0~650V(有效值)误差<±(0.2%读数+0.02%量程)
2. 电流量程:0~80A(有效值)误差<±(0.2%读数+0.02%量程)
3. 功率测量:COSΦ= 0.5 ~ 1.0 误差<±(0.5%读数+0.05%量程)
             COSΦ= 0.2 ~ 0.5 误差<±(1.0% 读数+0.1%量程)
4. 容量测量范围:
              6 ~ 11/0.4kV                电力变压器: 30 ~ 2500 kVA
              6 ~ 11/3~6.3kV              电力变压器: 630 ~ 6300kVA
              35kV                        电力变压器: 50 ~ 31500 kVA
              60 ~ 66 kV                  电力变压器: 630 ~ 63000kVA
              110kV                       电力变压器: 6300 ~ 80000 kVA
              SJ1/SJ2/ SJ6型              电力变压器: 20 ~ 1800 kVA
              SJL1型                       电力变压器: 30 ~ 1600 kVA
              SG,SC型/10kV级              干式变压器: 30 ~ 1600 kVA
              SG,SC型/35kV级              干式变压器: 50 ~ 31500 kVA
              D型                          单相变压器: 5 ~ 160kVA
              6 ~ 110 kV级                 单相或三相特型变压器: 30 ~80000kVA
5. 型式判断范围:
           10 kV级电力变压器:S7、S9、S11、S13、S15、D9、D10、D11、SG(C)8、SG(C)9、SG(C)10、 SZ7、SZ9、SZ11、SJ1
           35 kV级电力变压器:S7、S9、S11、SZ7、SZ9、SZ11
6. 工作环境温度:    0 ~ 40 ℃
7. 相 对 湿 度 :    ≤ 85  %
8. 仪器工作电源: AC 187 V~242 V      50Hz±1Hz
9. 仪器外形尺寸: 330×250×150  (mm)

重量:   约 5 kg
10. 三相逆变电源额定输出容量: 200  VA
11. 三相逆变电源额定输出电流:10 A (RMS)
12. 三相逆变电源额定输出频率:50±0.01 Hz
13. 电池额定电压: 23.6 V
14. 蓄电 池 容量: 3.5×2 Ah
15. 充电电源电压:220 ±20% ( 50Hz ) V
16. 充 电   流:1 A
17. 涓流充电电流 :< 0.1 A

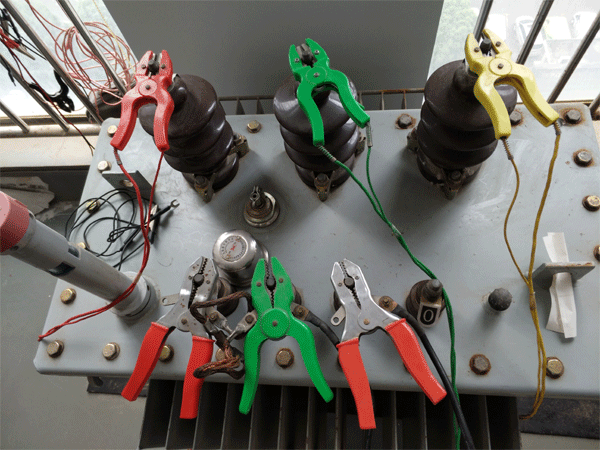

变压器变压器容量测试- 现场实物仪器端接线图1

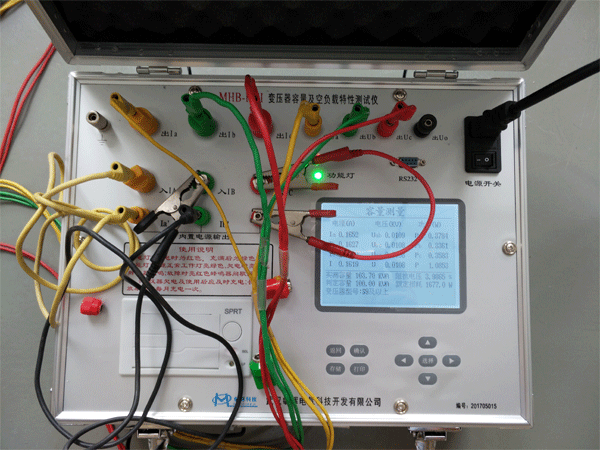

变压器变压器容量测试- 现场实物仪器端接线图2
