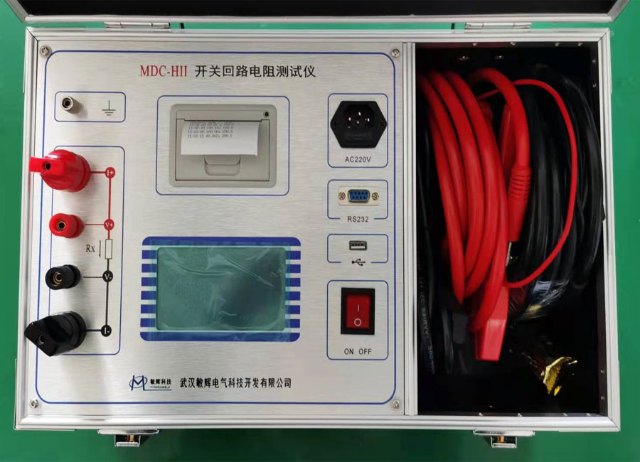

MDC-HII开关回路电阻测试仪

MDC-HII开关回路电阻测试仪

一、产品简介:

 1、 以前,电力系统中普遍采用常规的直流电桥测量变压器线圈的直流电阻、高压断路器的接触电阻,而这类电桥的测试电流仅为mA级,难以发现变压器线圈导电回路导体截面积减少的缺陷。在测量高压开关导电回路接触电阻时,由于受到油膜和动静触头间氧化层的影响,测量偏差大,掩盖了真实的接触电阻值。因此,电力部标准SD301-88《交流500KV电气设备交接和预防试验规程》和新版《电气设备预防性试验规程》对断路器、隔离开关接触电阻的测量电流作出不小于直流100A的规定,以保证准确度。
 2、 本系列回路电阻测试仪采用微型单片机控制,人性化汉字界面显示,它是用于开关控制设备的接触电阻回路电阻测量的专用设备;其测试电流采用国家标准GB763推荐的100A/200A直流,可在100A/200A电流(测试选择挡位)的情况下直接测得回路电阻或者接触电阻,我公司生产的仪器可以测试时间设置!!!, 测试大电流断线自动识别!!!采用液晶显示测试电流值及测试电阻值,可以打印输出。该仪器测量准确、性能稳定,操作方便。适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

二、产品特点:

1、显示方式:大屏幕汉字液晶显示,触摸屏操作;
2、本机电压/电流线分方向,不可任意接线;
3、测试电流恒流稳定;

4、测试时间设置范围:1030-60S

三、产品技术参数:

1、测量范围:1-1999.9µΩ 分辨率:0.1µΩ
2、测量电流:直流100A200A(可自由选择)
3、量精度: 0.5%±5个字
4、电源: AC220V  50Hz
5、最大输出电压: DC 5V
6、标准输出电流: DC 100A

(电流大小可按客户要求定制)
