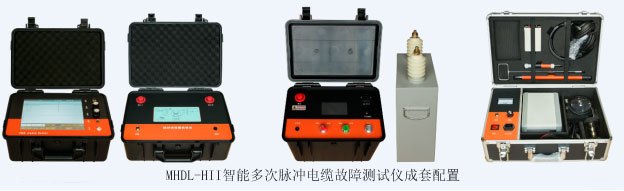

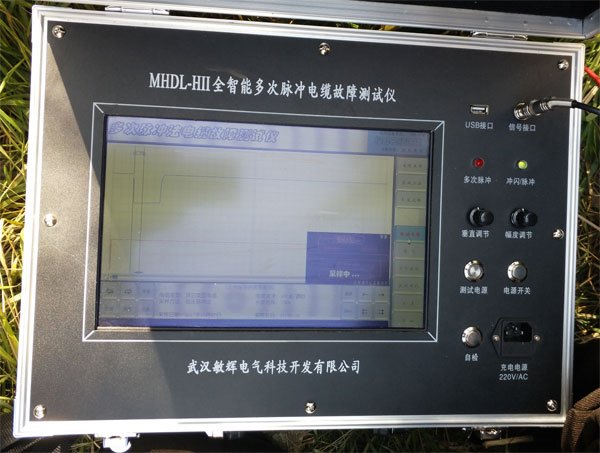

MHDL-HII智能多次脉冲电缆故障测试仪

MHDL-HII智能多次脉冲电缆故障测试仪

一、产品简介:

1、全智能多次脉冲电缆故障测试仪是我公司为了迎合电力工业电力时代的到来,在集成了电缆故障测试行业的诸多精品方案,以IT时代的快速发展为契机,将单片机及笔记本式的电缆故障测试仪彻底摒弃,在嵌入式计算机平台的基础上打造出适合电缆故障测试行业自身特点的网络化电缆故障测试服务平台,并且系统化得集成了USB通信技术,触摸屏技术,3G通信技术,极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。考虑到现在地埋电缆日益增多,本仪器提供了一套独有的电缆管理软件可以减轻您的电缆资料维护工作日益繁重性及工作量。整套系统满足中华人民共和国电力行业标准《DL/T849.1~ DL/T849.3-2004》电力设备专用测试仪器通用技术条件,该系统测试由系统主机、多次脉冲产生器、故障定位仪和电缆路径仪四部分组成,用于电力电缆各类故障的测试,电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理。以及铁路机场信号控制电缆和路灯电缆故障的精确测试。
2、全智能多次脉冲电缆故障测试仪是我公司多年来为了赶超同类产品的世界先进水平不断探索的结果,是该公司内部多名工程师辛勤汗水的技术结晶。多次脉冲法的核心技术改变了以前的测试方式,使得原来较难解决的高阻故障波形阅读问题得以解决,经过多次脉冲产生器可以将复杂的高阻波形转化为非常熟悉又便于识别的低压脉冲短路故障波形。解决了有些用户不会识别复杂高阻故障波形的难题,使关键的粗测水平得以提升。

二、产品特点:

1. 采用工控嵌入式计算机平台系统,工业级使用环境,实现极强稳定性。锂电供电、方便现场测试。
2. 采用12.1英寸大屏幕触摸系统,全电脑XP操作平台集成化软件,告别电缆仪单片机时代,并配有电缆故障测试软件和电缆资料管理软件。
3. 采用最新的USB通信接口,采集信号稳定,配一款笔记本电脑可实现双控双显,主机可自动选择最低6.25MHz、最高达100MHz五种采样频率,能满足不同长度电缆的测试要求,减少了粗测误差。
4. 软件实现故障自动搜索,距离自动显示,误卡自动报警功能,双游标移动可精确到0.15米,波形可任意压缩、扩展,重叠,同屏随机显示十个低压脉冲波形供您选择叠加定位,提高测试精度,减少误差。
5. 支持最新开通的3G通信终端或无线上网卡,专用3G软件可实现专家远程现场实时测试技术服务,专家远程操控用户主机,给用户现场测试提供及时、准确波形分析和交流指导,使您无忧工作。
6. 20G~80G(可选)内存多类现场波形和现场实物接线图,轻轻一点即可使用,电缆资料管理软件可做完善的电缆档案管理,为电缆的维护工作和精确定位提供参考和帮助。
7. 关键的精确定点仪部分,直接数字显示测试者离故障点距离,为快速准确查找电缆故障,减少停电损失提供了有力保障。
8. 多次脉冲法产生器一次放电,十次低压脉冲,短路波形直观叠加,容易分析,多次脉冲产生器体积小,重量仅为5KG,真正实现全套设备轻便化。

三、产品技术参数:

(一)主机技术参数:
1. 显示方式:12.1英寸工业级液晶触摸屏(XP操作平台)    存储方式:固定移动两方式20G/2G
2. 测试方法:低压脉冲法、冲闪电流法、多次脉冲法 (优于二次脉冲法)
3. 操作方式:双操作,触摸笔兼触控鼠标操作
4. 测试距离:不小于100km                                  最短测试距离(盲区):0-4米
5. 精确定点误差:±0.2m                                   测试误差:系统误差小于±1%
6. 多次脉冲产生器:冲击电压≤40KV
7. 分辨率:V/fm;V为传波速度m/μs;              软件游标0.10米。
8. 仪器采样频率:6.25MHz、10MHz、25MHz、50MHz、100MHz、(自适应脉宽)
9. 电源与功耗:  AC 220V±10% 不大于15W   DC 12V(7AH) 不大于20W
10. 待机时间:可连续使用8小时左右。   工作条件:温度-20℃~﹢40℃,相对湿度80%。
 (二)路径仪技术指标:
1. 信号频率:15KHz正弦波                                  输出功率:Pomax≥100W
2. 输出阻抗:Zo=Zc(电缆特性阻率)                          震荡方式:断续
3. 主机重量:9.8kg                                            环境温度:-10℃~+40℃
4. 外形尺寸:180mm×300mm×400mm                          相对湿度:RH≤85%(25℃)
