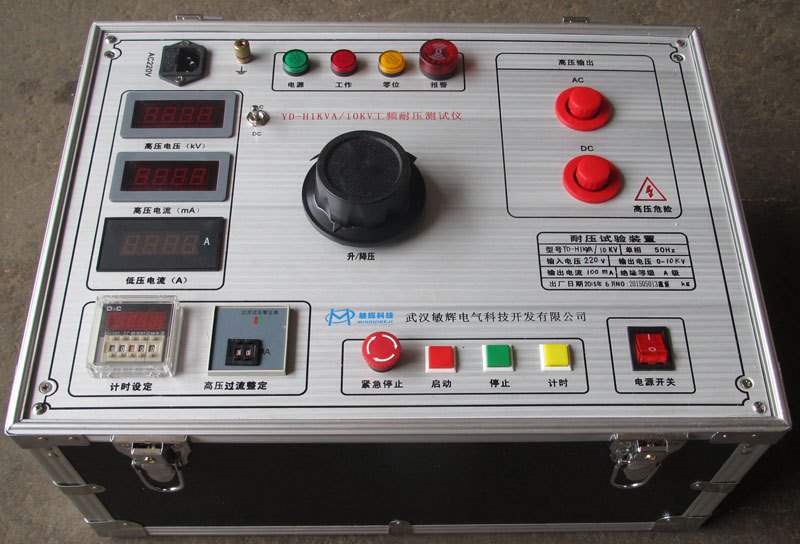

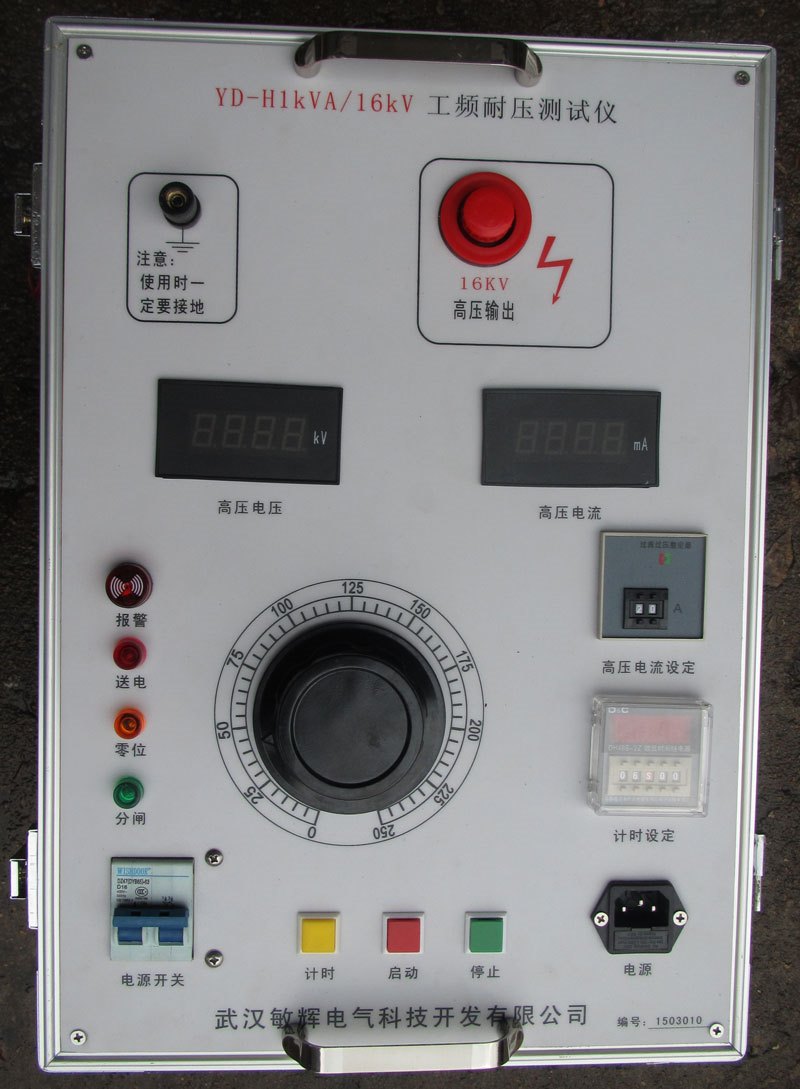

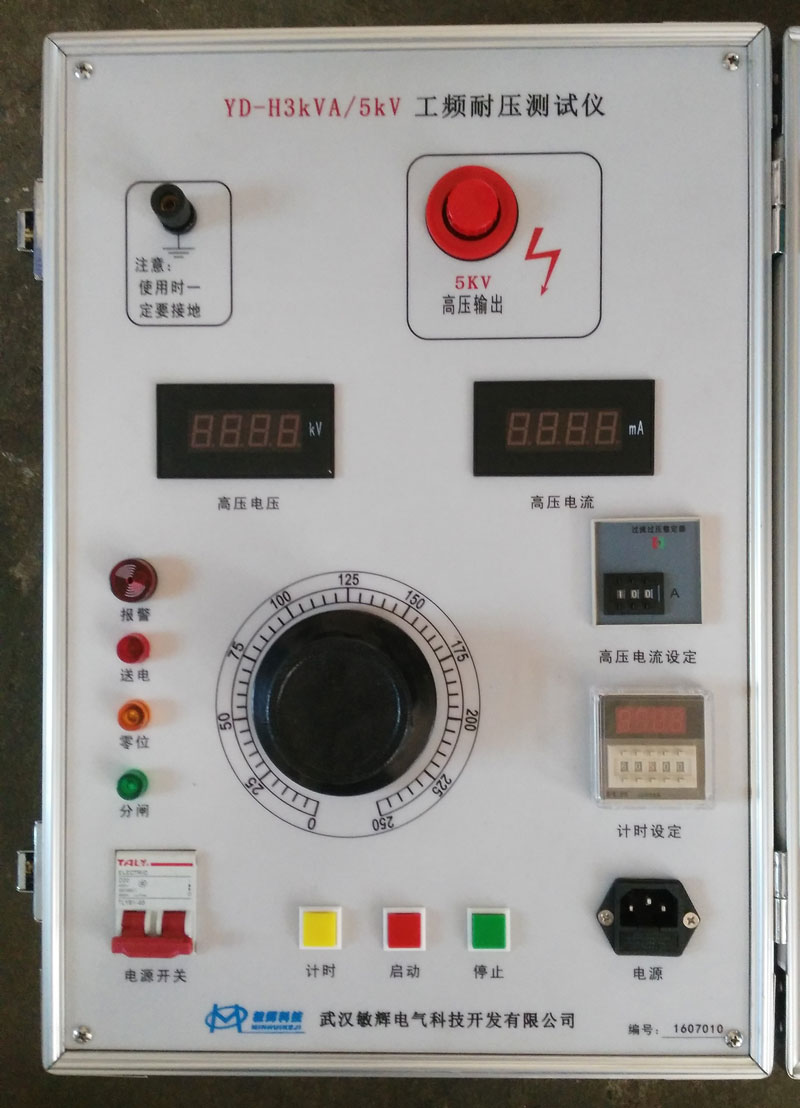

YD-H系列工频耐压测试仪

YD-H系列工频耐压测试仪

一、产品简介:

   本产品采用控制箱与测试电压结合一体设计。电流保护由拔码盘整定,体积小、重量轻。以称小型交流升压器,它是发电站、供配电系统与科研单位等广大用户的基本试验设备。用于对各种电器产品、电气原件、绝缘材料等进行规定电压下的绝缘强度试验。考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量承受过电压的能力。

二、产品特点:

1、仪器的交流绝缘耐压测试对于YD-H1KVA可升至5KV/AC,200mA/AC;YD-H3KVA可升至5KV/AC,600mA/AC。5KVA以内的仪器输入电压一般都为220V/AC。
2、整机采用铝合金机箱便携式设计,抗干扰能力强,结构紧凑,外观精美,解决了容量要求不高,需做交流耐压试验的的场所。
3、仪器采用数字拨码盘设计,解决了高压输出电流过流保护的问题,有效的保护了被试品被意外击穿而损坏。同时带有时间设定,可用于需要时间的绝缘耐压场合。
4、独特的电压、电流表分布,使操作者一目了然。

三、产品技术参数:

1. 输出功率:  1KVA 、  3KVA 、 5KVA 、1KVA 、 3KVA 、  5KVA
2. 输出电流:  200mA 、 600mA 、1A 、  100mA、 300mA 、 500mA
3. 输出电压:  5KV 、   5KV、   5KV 、 10KV 、 10KV 、  10KV
4. 输入电压:220V
5.时间设定 0-99秒 0-99分 0-99时
6.仪器测试精度:
     电流:1.5级;交流电压:1.5级(指针显示)
     电流:0.5级;交流电压:0.5级(数字显示)
7.仪器工作电压: 220VAC±10%
8.仪器重量:8Kg(具体重量根据容量确定)
备注:可按客户有求定制各种特殊工作要求的工频交流耐压装置
