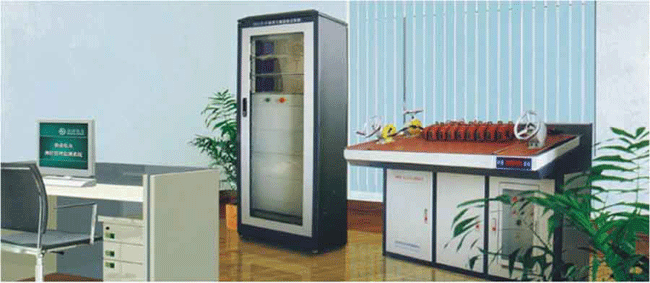

一、产品简介：
1. M-D全自动互感器检定装置是根据实验室检定互感器的需要和特点而开发研制的，操作简便，准、稳、快是该产品的集中体现。将繁重的实验室工作变的轻松与愉快，大大地提高了工作效率。作为一种全自动、高智能人性化和符合人体工程学的产品，它考虑到了各种可能需求。
2. M-D全自动互感器检定装置是开发出的新一代互感器检定装置。它不仅继承了以前互感器全自动校验装置所有的先进思想：校验仪使用测差原理、界面友好、操作便捷，实现傻瓜式仪器；校验仪与检定台可融为一体，各种材质、颜色的校验桌面整洁、宽敞，给您带来全新的感受；校验仪可直接控制伺服电机调压，控制负载箱自动切换；使用双调压器互补彻底解决S级测量的困扰。新开发的互感器校验管理系统软件具有直接提供各点的测试值及化整值，超差（含变差超差）直接提示，同时还可以与校验仪联机通讯，自动控制校验仪与检定台完成互感器的测量，只须操作管理软件即可完成，达到软件即仪器的思想。
二、产品特点：
1. 测量对象：电压互感器、电流互感器、阻抗、导纳。
2. 自动换档：测量过程中可根据测量数据大小自动切换量程。
3. 自动测量：可根据规程要求的测量点，按不同精度要求，自动进行满载及轻载测量。
4. 自动化整：互感器管理软件可根据被试互感器的准确度等级自动进行误差数据化整，并判断是否超差。
5. 负载箱自动切换功能：使人为误操作降为最低。
6. 可自动完成电流互感器闭路退磁试验。
7. 可自动完成互感器耐压试验。
8. 自动判断极性错误及变比错误，另具备各种保护功能。
9. 可一次性接好电流互感器、电压互感器的测试线路，根据需要自由切换测试对象，不需换线。
10. 软件显示误差曲线。
11. 可以实现用户自定义报表输出。
12. 可以现场存储和浏览数据。
三、产品技术参数：
（一）装置使用的环境条件：
温 度：5°C~40°C
相对湿度：<80%（25°C）
海拨高度：<2500m
电源频率：50Hz ±0.5Hz
电源电压：220V±5V
（二）互感器校验仪相关参数
1. 测量范围：
同相分量（%）：0.0001~200.0 分辨率：0.0001
正交分量（分）：0.001~999.9 分辨率：0.001
阻抗（W）：0.0001~60.0 分辨率：0.0001
导纳（ms）：0.0001~60.0 分辨率：0.0001
2. 基本误差：
同相分量： DX=±（X×2%+Y×2%±2个字）
正交分量： DY=±（X×2%+Y×2%±5个字）
“X”、“Y”——仪器的显示值
“5个字”——仪器的量化误差
百分表： 1级
输出电流、输出电压： 1级
3. 工作范围：
电流： （1%-149%）In （In=5A）
（5%-149%）In （In=1A）
电压： （5%-149%）Un （Un=100V，150V，100V/ ）
（5%-199%）Un （Un=100V/3）
4. 工作负荷：
电流： To对Tx<0.12W cosj=1
电压： a对x<0.25VA (100V)
5. 极性错误指示
额定工作电流（电压）的5%以上，误差超过180%时，应有极性指示。
注意:如果大于额定工作电流10%时,仍未出现极性指示,说明仪器有故障,请勿继续升压(流),以免损耗仪器。
6. 变比错误指示
额定工作电流（电压）的5%以上，误差超过30%而小于180%时，应有变比错误指示。
7. 绝缘和耐压试验及说明：
端子Tx和（ ）端子相通
K和D端子均与（ ）端子不通
电源插座对外壳能承受1.5KV，1min耐压
8. 外型尺寸：（L 375×W 330×H 140）mm3
重量：10kg
（三）互感器检定台相关参数：
1. 调压器总容量：10KVA
2. 调压器调节细度：优于0.04V
3. 调压器输出电压：0V~250V
4. 所需电源开关容量：大于30A
5. 外型尺寸：（L 1500×W 850×H 800）mm3
6. 重量：100kg
（四）电流电压互感器负荷箱相关参数
1. 额定容量： 电压： 1.25VA~157.5VA COSΦ=0.8、COSΦ=1.0
电流： 2.5VA~60VA COSΦ=0.8
2.5VA、5VA COSΦ=1.0
2. 测量范围：
电压： 20%~120%
电流： 1%~120%
3. 二次电压：
二次电压：100V
二次电流： 5A
4. 功率因数： 0.8，1
5. 准确 度： ±3%
6. 试验电压： 2KV
7. 外形尺寸： （L 360´W 350´H 180）mm3
8. 重量： 15kg
