一、产品简介：

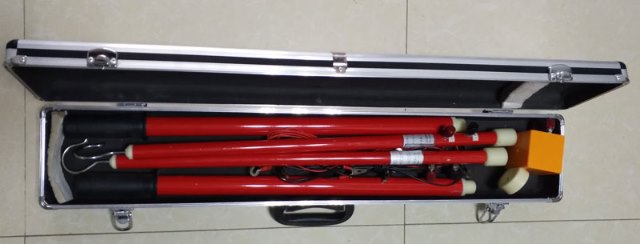

FRD-HI系列高压核相器是最新研制出的新型核相产品，分别用于6、10、35、66、110、220、330、500KV系统，确定两个电网（发电机 组）相位是否相同，以便确定并网。该高压核相器的绝缘管采用高性能绝缘材料，相位校验仪表采用塑料外壳配合活动支架，可方便地将相位校验仪在绝缘管上灵活地改变观看角度，使用安装简便易行。
二、产品性能特点：
1、在核相时，不论相位是否相同，都有指示仪表和灯光提示。
2、可用“220V或380V”低电压检验核相仪表是否正常。
3、相位校验仪表内部设有自动电源开关，使用时电源自动打开，不用时电源自动关闭，方便、省电。
三、产品技术参数：
表一、材质特性：
项 目 | 单 位 | 指 标 |
马丁氏耐热性(纵向)不低于 | ℃ | 200 |
抗冲击（纵向）不低于 | mpa/cm | 147 |
抗弯度（纵向）不低于 | mpa | 343 |
表面电阻系数（水浸后）不低于 | Ω | 10×10¹¹ |
体积电阻系数（常态）不低于 | Ω/cm | 10×10³¹ |
表二、冲击耐受电压试验：
绝缘部件额定电压 | 冲击承受电压 | 极间距离 |
10 | 100 | 0.4 |
35 | 150 | 0.6 |
110 | 250 | 1.0 |
220 | 450 | 1.8 |
330 | 900 | 2.8 |
500 | 1175 | 3.7 |
表三、绝缘管的长度及衰减电阻的参数：
额定电压（KV） | 衰减部件 | 有效长度 | 握手长度 | 全长 | |
长度（M） | 阻值（MΩ） | ||||
6-10 | 0.55-0.7 | 36-50 | 0.8 | 0.8 | 1.6 |
35 | 0.7-0.9 | 100-150 | 0.9 | 0.6 | 2.6 |
110 | 1.0-1.2 | 250-300 | 1.3 | 0.6 | 2.9 |
220 | 1.0-1.2 | 400-450 | 2.1 | 0.7 | 3.8 |
表四、辨别相位“仪器”信号的反应：
类 别 | 高科技类型 | ||
表计 | 语言 | 灯 | |
不同相位有 | 指示相应电压或数字显示相应电压 | 发出音响 | 亮 |
同相位无三反应 | 无指示 | 无指示 | 无亮 |
