一、产品概述：

1、变压器和互感器的感应耐压试验是保证产品质量符合国家标准的一项重要试验。变压器绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置，施加试验电压，进行耐压试验。

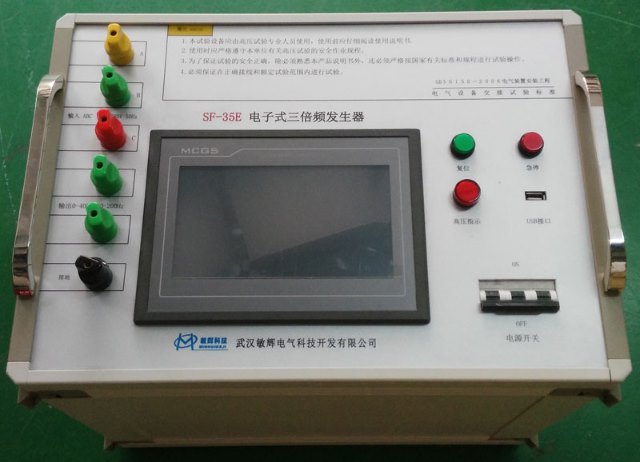

2、SF-35E电子式三倍频发生器是为满足上述要求而设计制造，经过广大用户使用证明：其操作简单，性能可靠，能较好地满足变压器，互感器感应耐压试验的需要。

二、产品功能特点：

1、该装置采用电力电子技术，内部核心部分使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等，全部采用数字控制技术。内置计算机，8寸彩色液晶显示，数据存储可达到3200组。

2、采用触摸式操作方式，配备热敏打印机进行汉字打印。

3、可预置50Hz、100Hz、150Hz、200Hz的试验频率（可选），触摸方式调节电压（步长可以实时调节，选择1V、2V、5V、10V），可实现本装置的多倍频试验电压输出。

4、外置LC滤波回路，保证波形畸变率在指标范围内。外置带抽头的补偿电感，以补偿被试设备的电容电流，提高装置的带负载能力。

5、体积小、重量轻，便于携带，便于大功率化。

6、不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。

7、操作、接线简单，对现场试验电源容量的要求，有很大程度的降低。

三、产品技术参数：

1、容量：3-100kVA 。

2、输入电压：AC，三相，380V±10%。（注：也可以接入单相220V于电源输入的A、C端；但此时的容量几乎减半）。

3、电源频率：50Hz。

4、输出电压：0～400V （加升压变压器后电压可变高，另配）。

5、输出频率：50Hz，100Hz，150Hz，200Hz（可选）。

6、波形畸变率：<3%。
